Глаза на затылке или установка камеры заднего вида

просмотров: 2566
рейтинг:
1

Доброго времени суток Друзья!

Нет, вы не подумайте, камера заднего вида у меня была уже, и не одна. Просто по прохождению некоторого времени они все-таки сдаются под воздействием грязи, воды и других факторов.

Последняя камера известного бренда "Шоу Ми" проработала 9 месяцев, а после вырубилась, и больше не отключала мне музыку при подаче задним ходом. Случилось это все в середине декабря, когда уже были морозы. Подумал я тогда, что попала в камеру вода, и сделала свое дело.
Но без этого взора мне уже было некомфортно парковаться, и даже "подавать" назад. К хорошему быстро привыкаешь, не зря говорят.

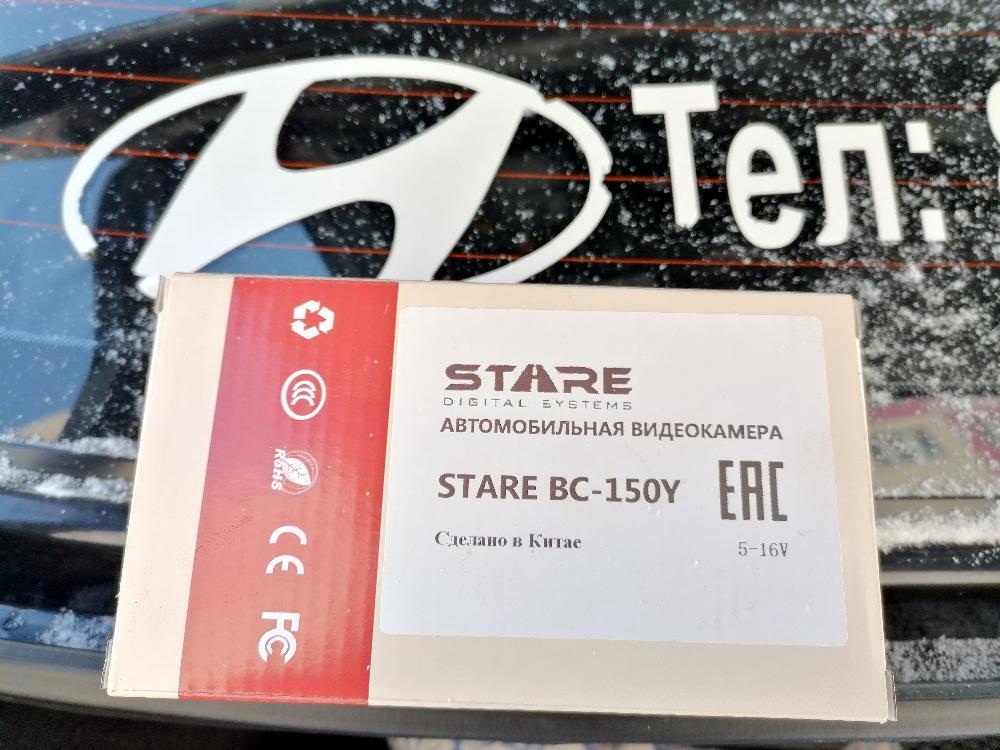

Заказал я в AvtoAll камеру заднего вида STARE BC-150Y (артикул — BC150Y) за 2770р.

STARE BC-150Y

Почему ее? Потому, что дешевые камеры заднего вида служат мало, качество не очень, угол обзора тоже.

В новой камере заднего вида:
— установлена матрица CCD PC3089K, которая светочувствительная, поэтому "видит" ночью. Подсветка ей не нужна;
— рабочая температура составляет от -40 С до +60 С, что более чем достаточно для моего региона;
— класс пыльности и влагозащиты почти максимального уровня — IP68. Первая цифра — "6" — означает, что обеспечивается полная защита от проникновения пыли, а вторая — "8" — что устройство обладает водонепроницаемостью, при которой даже при погружении на глубину более 1 м в воду устройство может работать под водой до 30 мин!;
— имеет цветные парковочные линии с линией STOP (все зависит как вы подключите ее);
— и самый главный плюс это то, что у нее угол обзора аж 200 градусов.

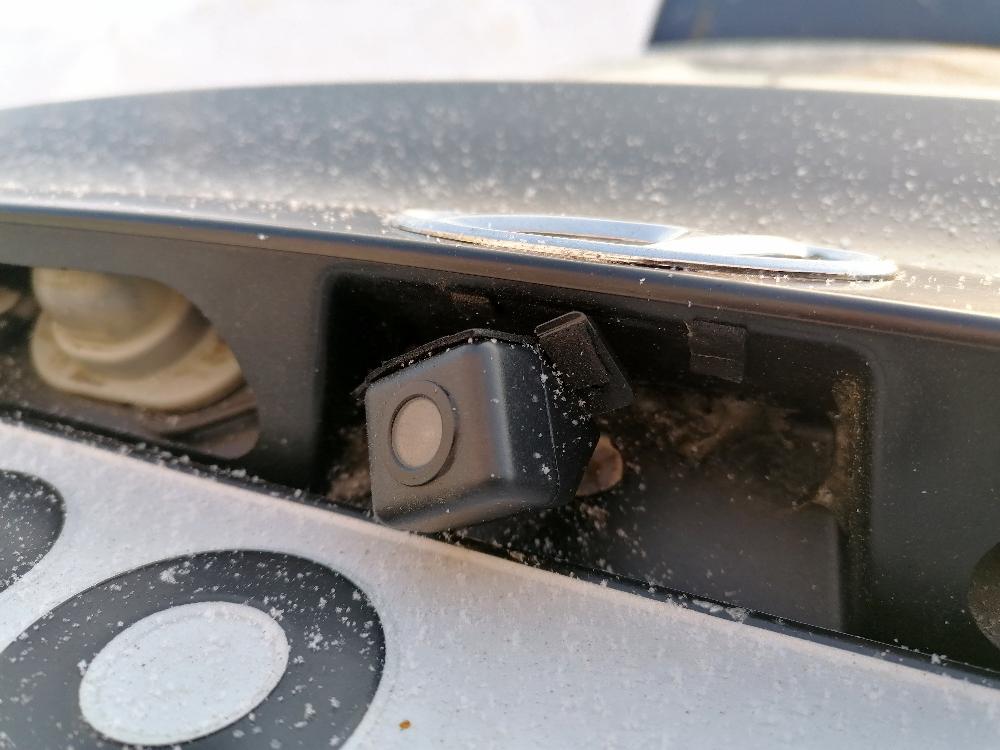

По подключению все просто. Надо бы только демонтировать старую камеру:

И да, я ее крепил лишь на двухсторонний скотч. Дико мне хотелось делать отверстия в задней сабле… Но такой способ крепления не очень. Скотч все-таки через некоторое время сдается(

Вначале хотел просто "удалить" старую камеру, а на место нее поставить новую. Имеется ввиду, что осталась бы вся проводка до магнитолы, и обновилась бы только нерабочая камера. Но! Сняв я камеру, и посмотрев проводку, которая идет слева за пластиком в багажнике, обнаружил вот это:

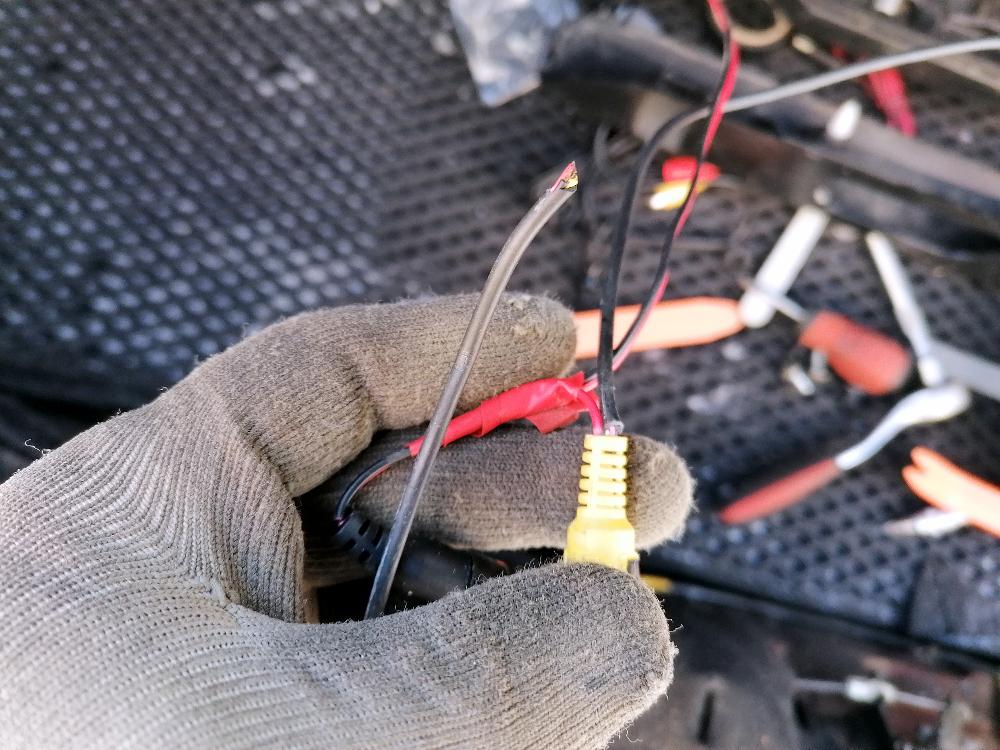

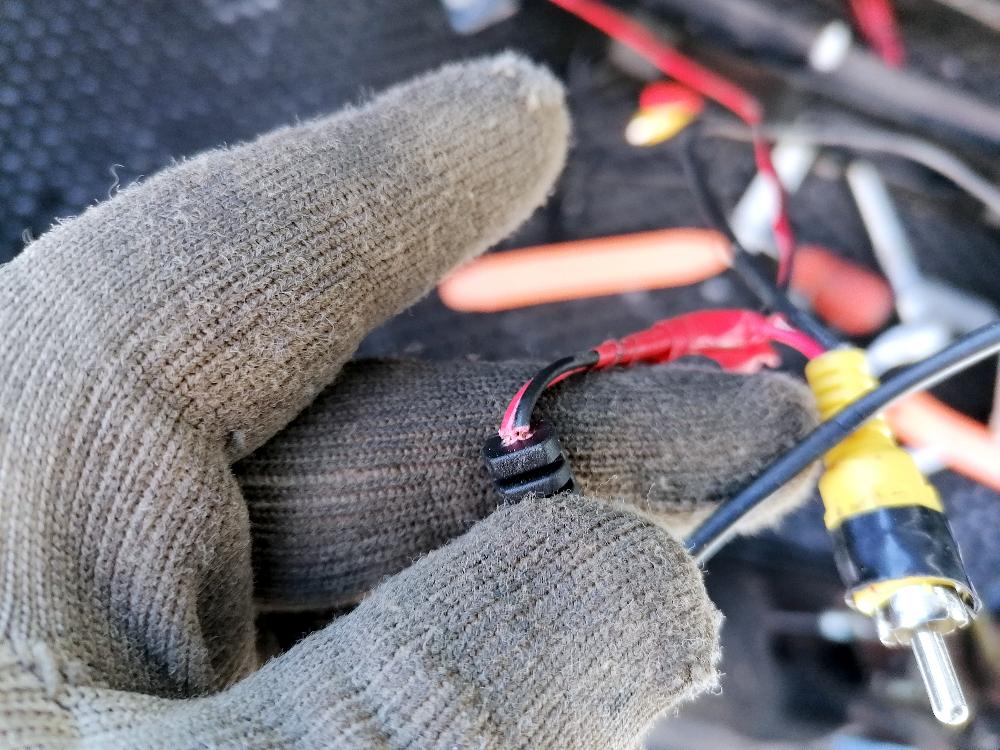

Черный провод это сигнальный, который идет до магнитолы. Шел вернее… Его оборвало чем-то (подозрения на пружину багажника).

Да и вся проводка была не в лучшем состоянии.

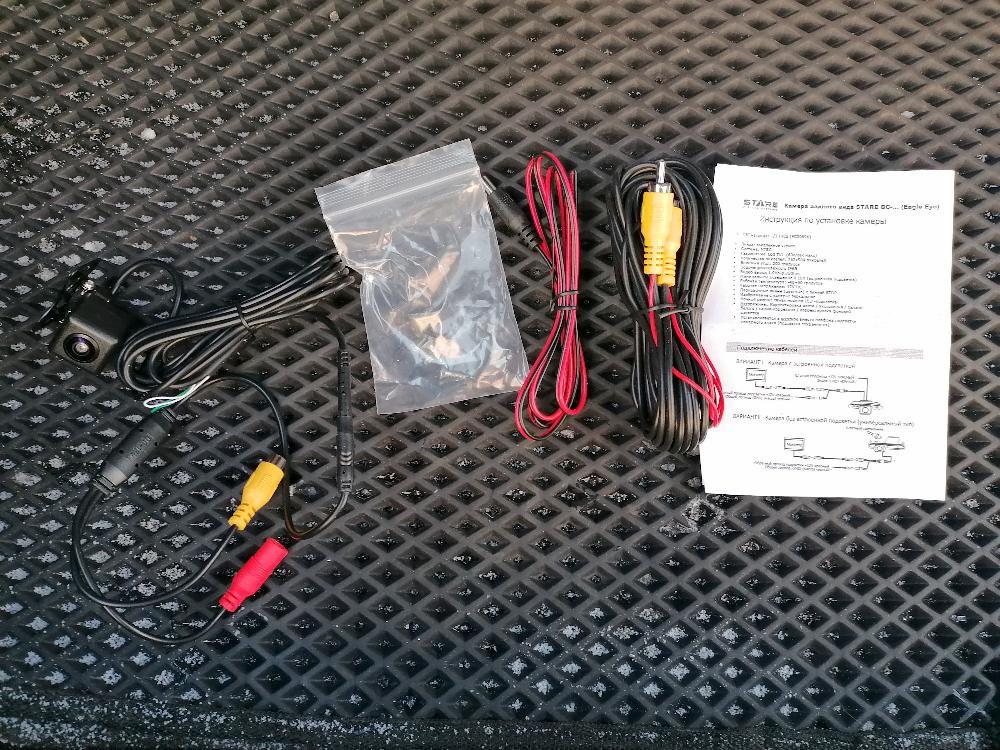

Решил я провести всю проводку заново, тем более она идет в комплекте с новой камерой:

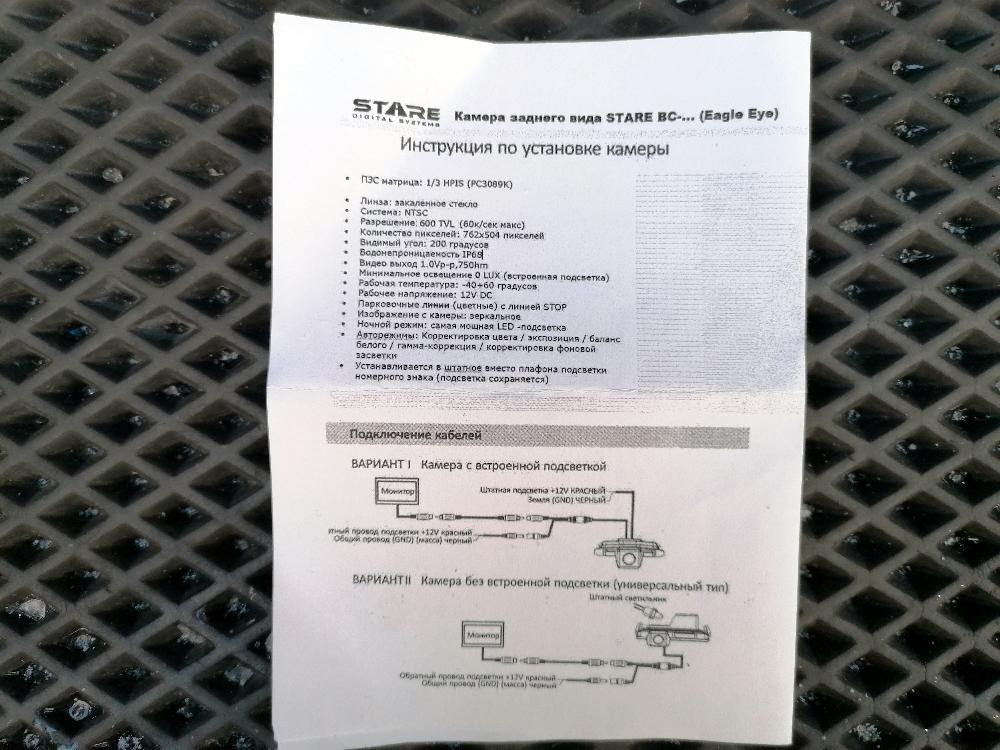

Производитель предлагает 2 варианты подключения, которые описаны в инструкции по установке:

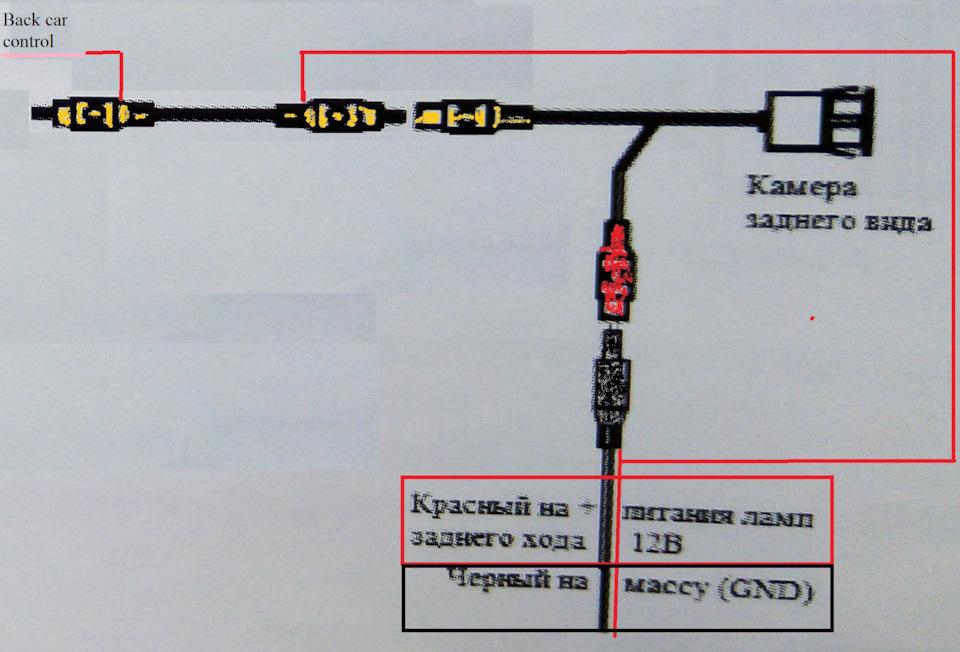

Но я же подключал по своей старой схеме:
— Красный провод около камеры заднего вида запараллелил с красным проводом, идущим к "+" питания ламп заднего хода. Черный на массу;
— Красный провод около 2 DIN магнитолы соединил с проводом розового цвета — Back cam control;
— Желтый тюльпан около магнитолы воткнул в разъем R-CAM.

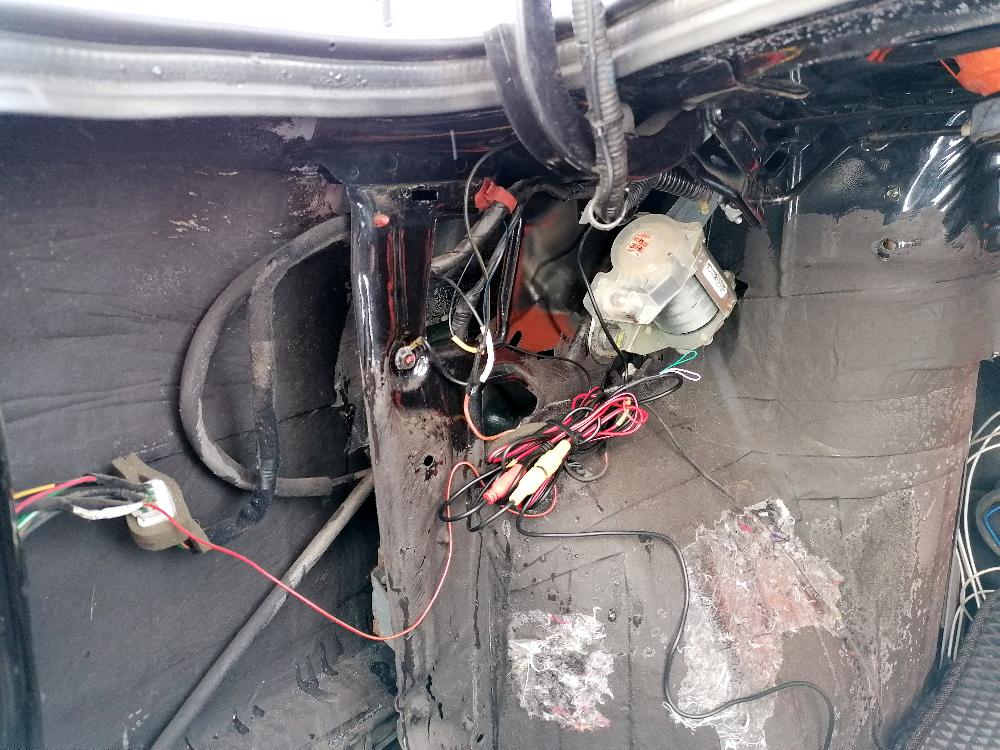

Провод идущий от камеры заднего вида довольно длинный. Его с лихвой хватает для того, чтобы все подключения, разъемы спрятать за пластиком багажника:

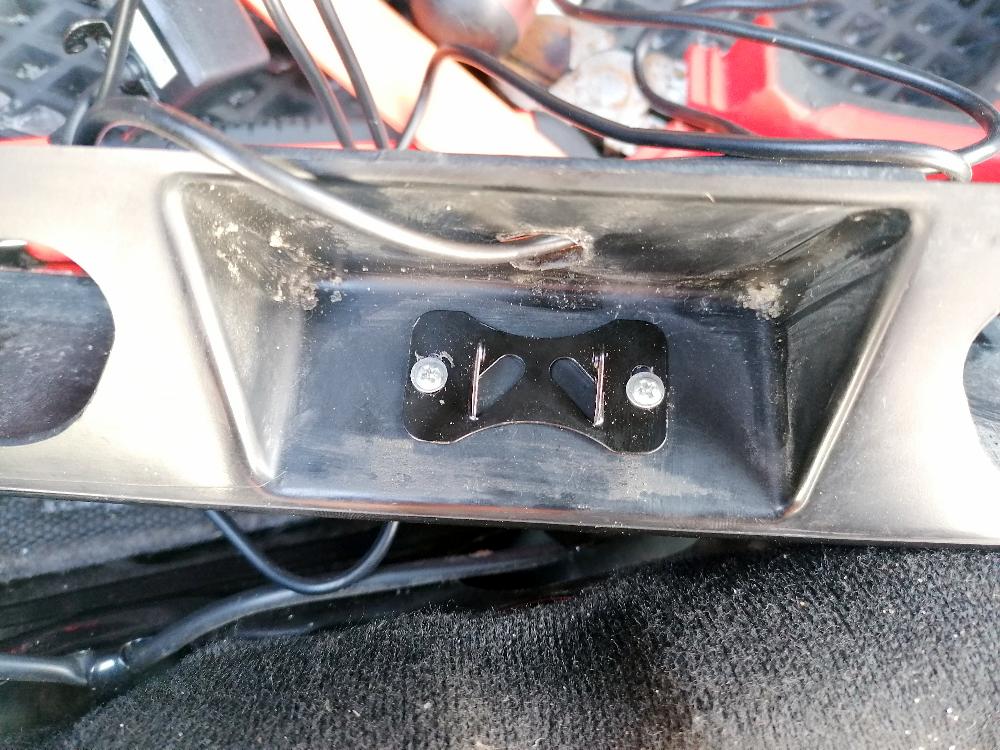

Крепление камеры решил сделать четким. Чтобы больше не отваливался от солнца, или от плохой дороги. Но для этого пришлось мне все-таки вкрутить два самореза в заднюю "саблю". Правда ничего не заметно даже:

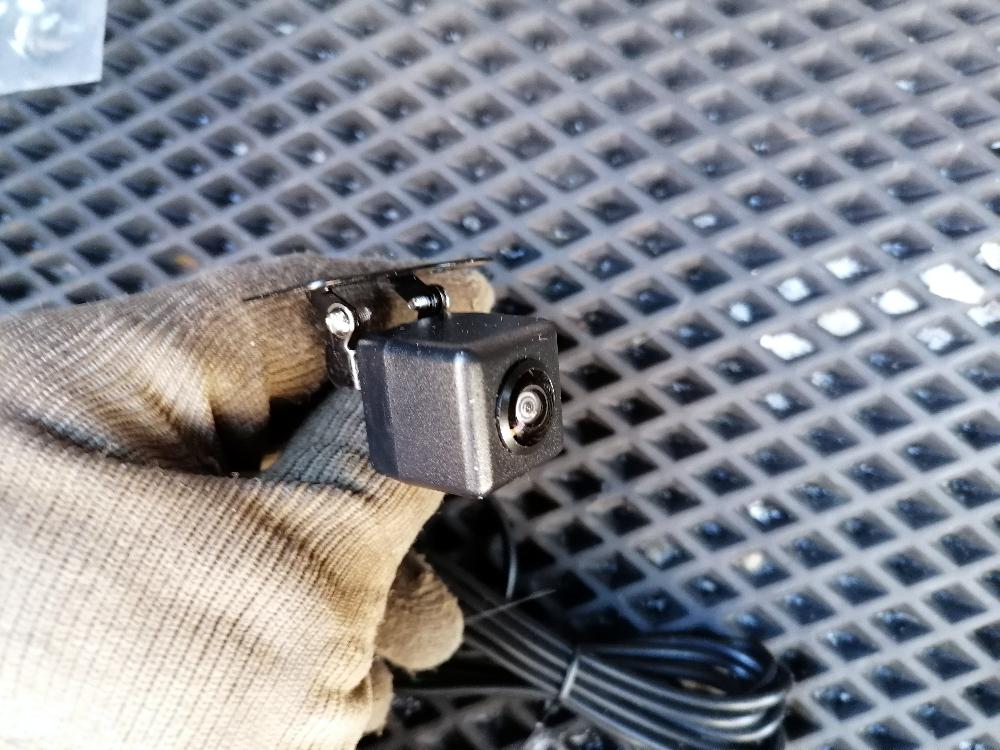

Угол будет меняться даже…

За счет боковых фиксирующих болтиков.

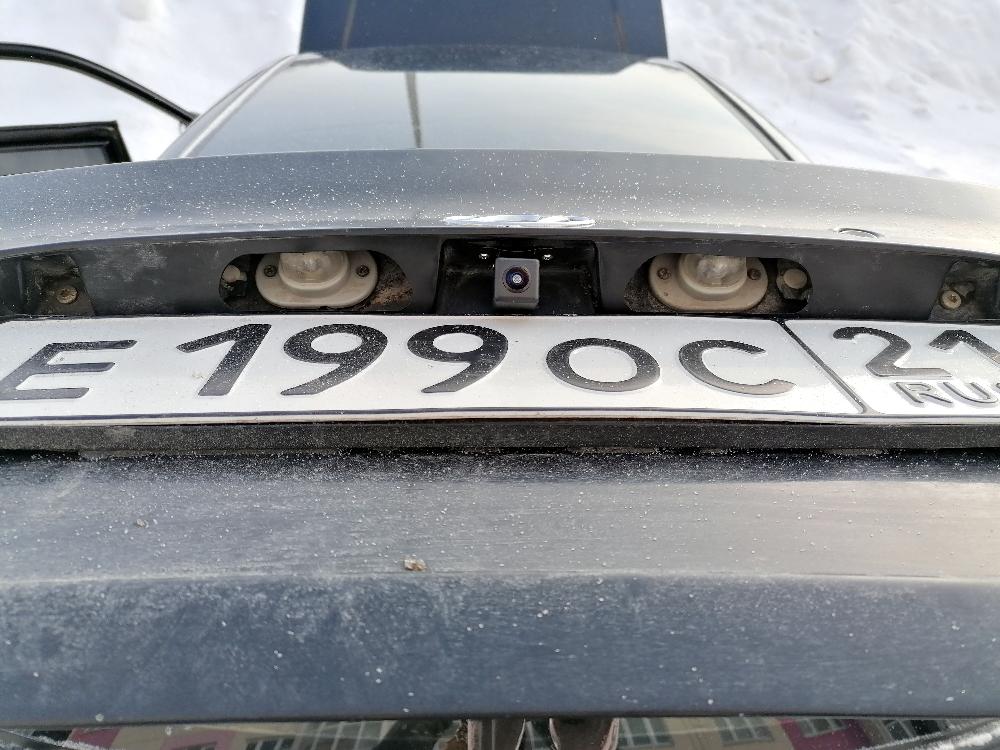

Итоговый вид, правда с открытой крышкой багажника.

Ну и естественно с первого раза камера не заработала. Оказалось, что я забыл запараллелить провод с красным проводом, идущим к "+" питания ламп заднего хода. Но после, как это обнаружил и устранил — все заработало:

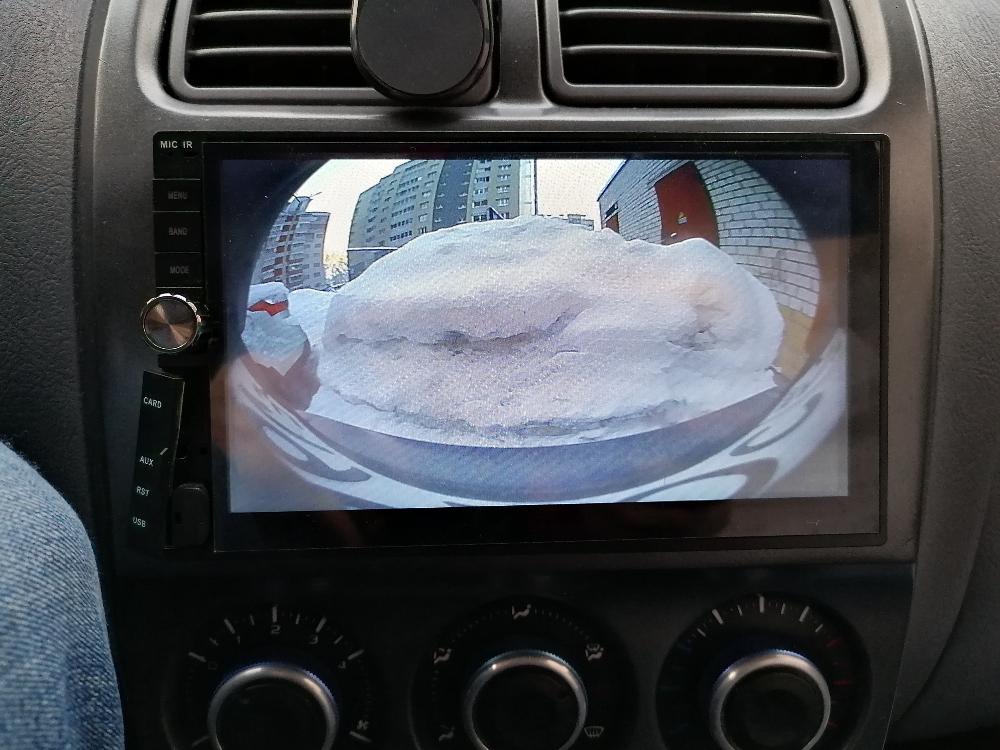

Как-то даже непривычно видеть такое изображение… Но оно четкое и знаете, очень удобно подавать сейчас задним ходом за счет такого угла обзора! И даже в темное время суток, без подсветки, качество картинки отличное!
