Замена реле регулятора на УАЗ 469 (УАЗ ЭМ 67370227023702)

Автор: Bennet, 18 Ноября 00:23
Просмотров: 248, рейтинг:

Реле регулятора, которым я собираюсь заменить старое, это модель для ЗИЛ-131, впрочем в название написано так же УАЗ, а в характеристиках, что подходит и на ГАЗ… В общем, оно супер универсальное и подходит везде, как я понял. Но, заверяю вас, что оно совершенно точно работает! К моменту выпуска этого видео, я благополучно езжу с этим реле уже больше 2-х лет.

Подключать новое реле, я буду по схеме, приведенной ниже. Эту схему я специально нарисовал для вас более наглядно, сделав ее понятной обычному человеку, а не только электрику. Так же, для работы этой схемы, понадобится обычное 4-х или 5-ти контактное силовое реле.

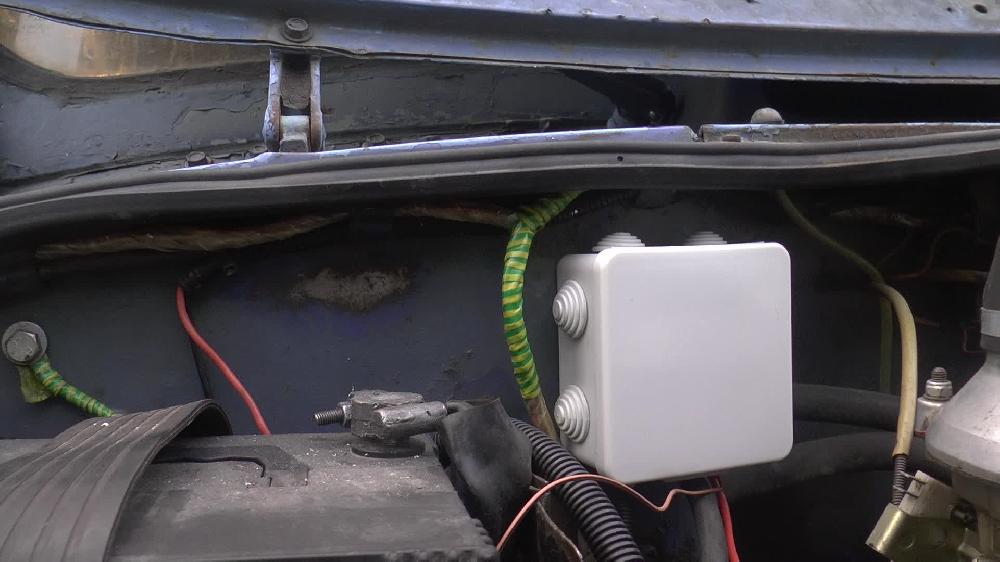

Монтировать новое реле регулятора я буду под капотом, в обычной бытовой распаячной коробке 220 вольт. Место установки блока я выбрал под капотом. На мой взгляд, это самое подходящее место, потому что 1) находится в точке более высокой от земли, нежели чем было установлено штатное в салоне и 2) не хочу опять тянуть под капот кучу проводов.

Реле регулятора и обычное реле отлично поместились в монтажный блок. Верхний красный провод - это масса, прикручивается к кузову. Плюс от реле идет на плюс реле регулятора. Далее большой входящий плюс, дается напрямую от аккумулятора. Это провод сечением 4 квадрата, чтобы было понадежнее. Коричневый тонкий провод - управляющий, он пойдет в салон на ключ зажигания и будет активировать 4-х контактное реле, чтобы то, в свою очередь подало плюс от аккумулятора на реле регулятора. И последние провода в этой гофре подключаются к щеткам генератора. Концы проводов уже были обжаты клеммами, но их срежу и установлю вместо них разъем, который просто будет защелкиваться в щетках. Вот и все. На словах и в видео все выглядит несколько сумбурно, и чтобы не ошибиться и не напутать, скачайте схему подключения по ссылке в описании к этому видео. Осталось зафиксировать короб под капотом и подключить все, как я только что описал.

Что касается старого реле регулятора, то его я оставлю как резервный, на случай если новый вдруг выйдет из строя. Для этого, я сейчас отсоединю его разъем от щеток генератора, и не буду его обрезать, а подвяжу где нибудь под капотом.

Для финализации всей работы, чтобы включалось новое реле регулятора при повороте ключа в замке зажигание, мне необходимо подключить управляющий провод от 4-х контактного реле, дающего ток на реле регулятора. Это коричневый провод, я вам его уже показывал под капотом.
