Регулятор уровня пола полуприцепа МАЗ,КАМАЗ,ПАЗ,ЛИАЗ с муфтой БЕЛОМО 8605293510010   Оставить отзыв

Артикул: 8605-2935100-10, артикул доп.: 8605-293510010

Код для заказа: 161347

Регулятор уровня пола полуприцепа МАЗ,КАМАЗ,ПАЗ,ЛИАЗ с муфтой БЕЛОМО 8605-2935100-10, 8605-293510010
3 240 руб. Купить в 1 клик Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк
Получить информацию о товаре или оформить заказ вы можете по телефону 8-800-555-28-77.
Есть в наличии
Сейчас в 6 магазинах - >10 шт.Данные обновлены: 11.12.2016 в 15:30
Выберете ваш регион для просмотра информации о доставке
Код для заказа 161347 Артикулы 8605-2935100-10
8605-293510010
Каталожная группа: ..Подвеска автомобиля
Ходовая часть
Торговая марка: БелОМО Ширина, м: 0.1 Высота, м: 0.1 Длина, м: 0.4 Вес, кг: 0.5
Описание

Регулятор уровня пола 8605.29.35.100-10

Регулятор служит для автоматического управления потоком сжатого воздуха, поступающего в пневмобаллоны подвески, и выходящего из них при изменении статических нагрузок и обеспечивает постоянную высоту пола независимо от величины нагрузки. Может применяться для автотранспортных средств КамАЗ, ПАЗ, АМАЗ, а также прицепов и прицепов с пневмоподвеской. Выпускается в двух исполнениях 8605.29.35.100 и 8605.29.35.100-10, которые отличаются наличием муфты на рычаге 1 (исполнение 8605.29.35.100-10).

Схема

Устройство регулятора уровня пола
Рис. 1. Устройство регулятора уровня пола.
1 - рычаг; 2 - обратный клапан; 3 - вал; 4 - эксцентрик; 5 - толкатель; 6 - винт упорный; 7 - направляющая; 8 - втулка; 9 - клапан; I, II, Ill - выводы.

Устройство регулятора уровня пола

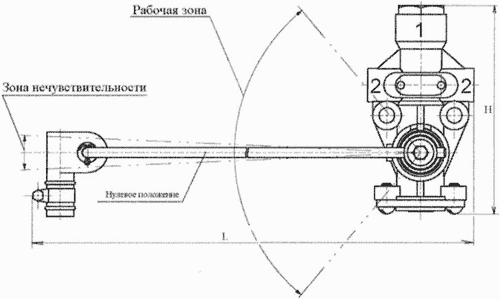

Рис. 2. Положения рычага регулятора уровня пола (8605.29.35.100-10).

Описание работы

Установка регулятора должна осуществляться в соответствии с установочными чертежами на АТС. Крепление осуществляется при помощи болтов через монтажные отверстия в корпусе регулятора. При установке регулятора на АТС требуется установить нейтральное положение уровня кузова АТС при «нулевом положении» рычага 1 (рис. 2). При ходе рычага 1 вверх должно происходить наполнение пневмобаллонов подвески АТС, а при ходе вниз выпуск воздуха в атмосферу. Рычаг 1 связан с толкателем 5 посредством вала 3, эксцентрика 4 и направляющей 7 с упорным винтом 6. В нейтральном положении кузова АТС рычаг 1 расположен в «нулевом положении», что соответствует положению толкателя, при котором клапан 9 опирается на седло втулки 8 и на седло толкателя 5, при этом толкатель своим корпусом должен перекрывать отверстия Б втулки 8. При увеличении нагрузки кузов АТС, вместе с закрепленным на нем регулятором, опускается вниз. Связующий элемент между осью АТС и регулятором поворачивает рычаг 1, а с ним направляющую 7 через эксцентрик 4 вверх. Толкатель 5, расположенный в направляющей открывает клапан 9. Сжатый воздух, попадающий в механизм из накопительного ресивера через вывод I и обратный клапан 2, проходит через отверстие Б корпуса в выводы II к пневмобаллонам Под действием повышающегося давления в пневмобаллонах кузов начинает подниматься, рычаг 1 и толкатель 5 занимает исходное положение. Клапан 9 опирается на седло втулки 8 и подача воздуха в пневмобаллоны прекращается. Если нагрузка на АТС уменьшается, то кузов вместе с регулятором приподымается под действием избыточного давления в пневмобаллонах, поворачивая, через связующий элемент, рычаг 1 и с ним направляющую 7 через эксцентрик 4 вниз. Толкатель 5 отрывается от клапана 9 и происходит сброс сжатого воздуха из пневмобаллонов в атмосферу через отверстие А в толкателе 5 и вывод III. В процессе изменения давления в пневмобаллонах кузов опускается, рычаг 1 и толкатель занимают исходное положение. При повреждении питающей сети АТС клапан 2 предотвращает выход воздуха через вывод I из пневмобаллонов подвески при работе регулятора в режиме наполнения пневмобаллонов.


Технические характеристики

Рабочее давление, МПа (кгс/см2) 0,8 (8,0)
Зона нечувствительности ±2°30;
Рабочая зона, град 74±4
Диаметр проходного сечения, мм 1,5+0,1
Размер присоединительной резьбы М12х1,5-6Н
Рабочие значения температур при эксплуатации, °С от -45 до +80
Габаритные размеры, (LxSxH), мм, не более
8605.29.35.100
8605.29.35.100-10

326x85x125
356x85x115
Масса регулятора, кг, не более
8605.29.35.100
8605.29.35.100-10

0,46
0,49
