Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ,ПАЗ,ГАЗ накачки шин БЕЛОМО 81140000000 Оставить отзыв

Артикул: 8114-0000000 все , артикулы доп.: 8114-000000000

Код для заказа: 155540

Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ,ПАЗ,ГАЗ накачки шин БЕЛОМО 8114-0000000, 8114-000000000
1 640 руб. Способы оплаты: Наличные при получении VISA, MasterCard Оплата через банк
Получить информацию о товаре или оформить заказ вы можете по телефону 8-800-555-28-77.
Есть в наличии
Доступно для заказа - >10 шт.Сейчас в 2 магазинах - >10 шт.Цены в магазинах могут отличаться
5 шт.Новогиреево - 1 640 руб.>10 шт.Люберцы - 1 640 руб.
Данные обновлены: 21.09.2017 в 13:30
Код для заказа 155540 Артикулы 8114-0000000
8114-000000000
Каталожная группа: ..Колеса и ступицы
Ходовая часть
Торговая марка: БелОМО Ширина, м: 0.06 Высота, м: 0.03 Длина, м: 0.12 Вес, кг: 0.2
Описание

Клапан накачки шин 8114.00.00.000

Клапан накачки шин предназначен для накачки шин грузовых автомобилей. Может применяться для автотранспортных средств с давлением накачки шин 0,8...1,15 МПа.

Клапан накачки выпускается в 3-х исполнениях: 8114.00.00.000, 8114.00.00.000-10, 8114.00.00.000-20, которые отличаются диаметрами внутреннего отверстия хвостовика.

Схема

Клапан накачки шин

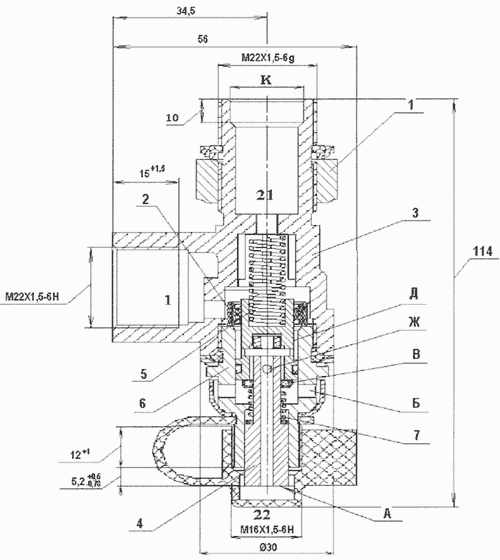

Рис. 1. Общий вид клапана накачки шин.
1 - гайка контровочная; 2 - клапан; 3 - корпус; 4 - золотник; 5 - пружина; 6 - корпус; 7 - пружина; А - торец золотника 4; Б, Ж - отверстия; В - клапан предохранительный; Д - кольцевая щель.

Описание работы

Крепление осуществляется при помощи хвостовика с резьбой М22х1,5-6д (рис. 1) с контровочной гайкой 1. Подвод давления осуществляется через вывод 1. Отбор сжатого воздуха происходит через выводы 21 и 22 клапана.

При воздействии на торец А золотника 4 усилием 300Н (рисунок 1) рабочая поверхность клапана 2 прижимается к седлу корпуса 3, перекрывая выход сжатого воздуха от вывода 1 в вывод 21. При этом сжатый воздух через кольцевой зазор Д и отверстия Ж попадает в центральное отверстие золотника 4 и далее в шину автомобиля.

При повышении давления сжатого воздуха в выводе 22 до величины 1,15-1,35 МПа открывается предохранительный клапан В и воздух через отверстия Б попадает в атмосферу. При снятии нагрузки с торца А золотника 4 клапан 2 под действием пружины 5 прижимается к торцу корпуса 6 перекрывая выход сжатого воздуха из вывода 1 в вывод 22.


Технические характеристики

Максимальное рабочие давление, МПа, не более 1,35
Рабочее давление, МПа, не более 1,0
Давление срабатывания предохранительного клапана, МПа 1,05-1,35
Присоединительные размеры, мм М22x1,5-6Н
М22x1,5-6g
М16х1,5-6g
Диаметр внутреннего отверстия хвостовика (К) 8114.00.00.000
8114.00.00.000-10
8114.00.00.000-20
16,2
15
14,5
Рабочее значение температуры при эксплуатации, °С от -45 до +80
Габаритные размеры, мм, не более 114x30x56
Масса, кг, не более 0,3
