Элемент зеркальный: главная деталь зеркала заднего вида

2 Сентября 2015

В каждом автомобиле обязательно есть боковые зеркала заднего вида, причем в современных машинах применяются составные конструкции со съемным зеркальным элементом. О том, что такое зеркальный элемент, какие элементы сегодня существуют и как их правильно менять в случае повреждения — читайте в статье.


Назначение зеркального элемента

Давно прошли те времена, когда на автомобили ставили простейшие по конструкции зеркала заднего вида, состоявшие из зеркала, его оправы (корпуса), да кронштейна. Современное зеркало заднего вида — это сложная и во многом высокотехнологичная конструкция, в которой нашла свое место даже электроника. С одной стороны, это усложняет производство зеркала, но с другой — позволяет проводить не слишком сложный ремонт и даже модернизацию зеркала без необходимости его полной замены. Это достигается рядом конструктивных особенностей зеркал.

Типичное боковое зеркало заднего вида состоит из четырех основных деталей: зеркального элемента, корпуса, механизма установки угла отклонения элемента и кронштейна. Внутри корпуса расположен механизм управления, который имеет электрический или механический привод (механика сегодня все более вытесняется электроникой) и удерживает зеркальный элемент, и вся эта конструкция с помощью кронштейна крепится к кузову автомобиля. Сегодня существуют и более сложные конструкции, однако во всех зеркалах независимо от их устройства ключевую роль играет зеркальный элемент.

Зеркальный элемент — это основная деталь зеркала заднего вида, которая как раз и обеспечивает отображение всего происходящего позади (и сзади-сбоку) автомобиля, и отражение «картинки» под наиболее удобным для водителя углом. Зеркальный элемент выполняется в виде отдельной детали, которую при повреждении зеркала можно легко вынуть и вместо нее вставить новую. Это же позволяет проводить модернизацию зеркал, для чего достаточно поставить подходящий по размерам, но имеющий другие характеристики зеркальный элемент.


Типы зеркальных элементов и их устройство

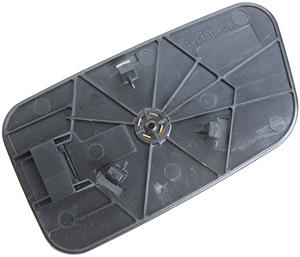

Независимо от типа, все зеркальные элементы имеют принципиально одинаковое устройство. А состоит он всего из двух деталей — пластиковой основы, на которой с помощью специального клея закреплено зеркало. С обратной стороны основы отформованы площадка, защелка и направляющие, необходимые для надежной фиксации зеркального элемента на ответной площадке механизма настройки.

Однако в зависимости от типа и функций зеркального элемента его конструкция может дополнятся различными элементами:

  • Электрический нагревательный элемент — обычно он представляет собой систему плоских проводников на гибкой подложке, которая приклеивается к тыльной стороне зеркала. В этом случае на зеркальном элементе предусмотрены контакты для подключения обогрева к электросистеме автомобиля;
  • Различные светодиодные указатели — обычно это блоки светодиодов, которые также крепятся с противоположной стороны зеркала. Как и в первом случае, здесь присутствуют контакты для подключения светодиодной сборки к электросистеме.

В зеркальных элементах могут применяться различные по форме и характеристикам зеркала:

  • Плоские;
  • Сферические;
  • Асферические (с переменной кривизной).

То есть, на основу могут устанавливаться как простые плоские или сферические (изогнутые по радиусу) зеркала, так и более современные асферические зеркала, внешний край которых переходит в плоский сегмент. Плоские зеркала наиболее простые, не искажают картинку, однако имеют малый угол зрения. Сферические зеркала при широком угле зрения искажают очертания предметов, что может ввести водителя в заблуждение на счет дальности объектов и их положения в пространстве. Асферические зеркала объединяют преимущества плоских и сферических, но при этом лишены основного недостатка сферических — его сферическая часть отображает лишь далекие объекты, близкие же объекты отражаются плоским сегментом без искажений.

При этом сами зеркала могут иметь различную поверхность:

  • Поверхность без обработки — простое зеркало, которое может давать ослепляющие блики;
  • Нейтральное (бесцветное) антибликовое покрытие — это покрытие снижает яркость бликов и при этом не окрашивает зеркало;

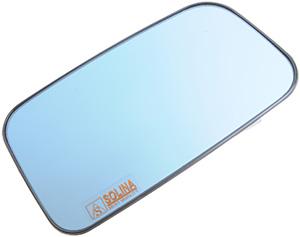

  • Цветное антибликовое покрытие (обычно голубое, но бывает зеленое, розовое, серое) — это покрытие не только снижает яркость бликов, но также за счет изменения спектра отраженного света улучшает обзор, контрастность и четкость формируемого изображения.

Сегодня в той или иной мере получили распространение все типы зеркал, однако современные автомобили чаще оснащаются асферическими зеркальными элементами с нейтральным или голубым антибликовым покрытием. Эти зеркала при своей эффективности обеспечивают лучшую степень безопасности, поэтому их использование предпочтительнее.

Наконец, все зеркальные элементы делятся на виды по своему предназначению. Обычно один элемент может устанавливаться либо на одну модель автомобиля, либо на модельный ряд определенных годов выпуска. Это всегда следует учитывать при покупке новых элементов. С другой стороны, сегодня существует возможность сделать индивидуальный заказ на изготовления зеркал, что может решить проблему ремонте редких автомобилей и тюнинга.


Вопросы замены и установки зеркальных элементов

Зеркальные элементы и компоненты его крепежа просты, что облегчает их замену и ремонт. В принципе, эту работу самостоятельно может выполнить любой автовладелец, главное — соблюдать осторожность, не торопиться и не прилагать к деталям зеркала слишком больших усилий. В большинстве случаев для работы нужна только одна шлицевая отвертка, однако лучше было бы использовать специальную загнутую отвертку, которая легко проходит в зазоры между зеркальным элементом и корпуса зеркала.

В общем виде демонтаж зеркального элемента выглядит следующим образом:

  1. Вручную или с помощью соответствующей кнопки отклонить ближний к двери край зеркального элемента внутрь корпуса до упора;
  2. В образовавшийся с внешней стороны зазор вставить шлицевую отвертку;
  3. Аккуратно надавить на две-три ближайших защелки на основании зеркального элемента так, чтобы они вышли из своих гнезд. При этом второй рукой следует с некоторым усилием оттягивать зеркальный элемент на себя для извлечения защелок из гнезд. Однако усилие пальцами и отверткой следует прилагать аккуратно и без фанатизма — перекос зеркального элемента чреват поломкой защелок и опорной площадки, а также растрескиванием зеркала;
  4. После освобождения первых защелок провести полный демонтаж зеркального элемента.

Если зеркальный элемент крепится к площадке с помощью большого количества защелок, то имеет смысл использовать две отвертки для одновременного нажатия на две рядом расположенных защелки. Это довольно трудно, особенно для неспециалиста, но иначе извлечь элемент без повреждений не получится.

Если зеркальный элемент имеет обогрев или светодиодные указатели, то его следует вынимать аккуратно, чтобы не повредить проводники и разъемы. При этом имеет смысл проверить состояние разъема в самом зеркале, при необходимости прочистить контакты (так как под воздействием перепадов температур, атмосферной влаги и выхлопных газов они подвергаются коррозии).

Новый зеркальный элемент просто вкладывается в корпус зеркала и легким нажатием на центр до упора вставляется в опорную площадку. При надавливании на элемент его защелки войдут в свои гнезда, зафиксируются в них и зафиксируют всю конструкцию. Если же элемент имеет подогрев, то сначала следует соединить его разъем, а уже затем производить установку. Обычно больше никаких манипуляций проводить не нужно — отремонтированное зеркало полностью готово к эксплуатации.

При правильном выборе и замене зеркального элемента зеркало заднего вида снова приобретет утраченные свойства и встанет на страже безопасности дорожного движения.
