Ножовка пневматическая: пилить просто и удобно

9 Июля 2015

Ножовка остается одним из самых важных инструментов в очень многих сферах, поэтому конструкторы стремятся усовершенствовать ее. Важный шаг на этом пути — создание профессиональной пневматической ножовки (пилы). Об этом инструменте, его типах, конструктивных особенностях и применении читайте в статье.


Назначение и преимущества пневматической ножовки

Пневматическая ножовка (пила) — ручной режущий инструмент с пневматическим приводом, предназначенный для резания листового металла, дерева и других материалов, резания труб и другого проката, вырезания отверстий в изделиях и т.д.

Пневматический привод имеет ряд преимуществ перед инструментом с электрическим и ручным приводом. В частности, пневматический инструмент обладает высокой мощностью при компактных габаритах, при этом он отличается высокой степенью безопасности и может использоваться там, где невозможно применение электроинструмента.

Пневматический инструмент во время работы не создает искр (как электропривод), а потому может применяться в условиях повышенной загазованности или во взрывоопасной зоне. Благодаря этому пневматические ножовки находят широчайшее применение в горнорудной промышленности, в горных выработках, шахтах и т.д. С другой стороны, пневматический привод дает возможность использовать инструмент в экстремальных условиях, в том числе под водой.

Однако пневматическая ножовка, как и любой пневмоинструмент, требует наличия источника сжатого воздуха, что ограничивает его применение в быту. Поэтому наибольшее применение находит профессиональный пневматический инструмент, который питается от стационарного или передвижного компрессора.


Типы пневматических ножовок

Сегодня существует четыре основных типа пневматических ножовок (пил):

  • Сабельные пилы;
  • Дисковые пилы;
  • Ленточные пилы;
  • Цепные пилы.

При этом пилы могут иметь различное назначение:

  • Универсальные — подходят для резки листовых материалов, труб, профилей и различных изделий;
  • Для резки труб, профилей, проката и погонажных изделий;
  • Для резки листовых материалов.

Наиболее универсальными являются сабельные ножовки, они могут использоваться для работы с листовыми материалами, трубами, прокатом, погонажными и другими изделиями. При этом с помощью сабельной пилы можно выполнять как прямолинейные, так и криволинейные резы на плоских и криволинейных поверхностях. Замена полотна позволяет работать с металлами, деревом и другими материалами.

Цепные пилы тоже достаточно универсальны, однако они предназначены для грубой работы с древесиной и другими относительно мягкими материалами. Дисковые пилы наилучшим образом подходят для быстрого резания листовых материалов и проката, причем ими можно выполнять только прямолинейный рез. Ленточные пилы наиболее удобны для резки труб, профилей, различного проката и погонажных изделий.


Общее устройство и принцип работы пневматических пил

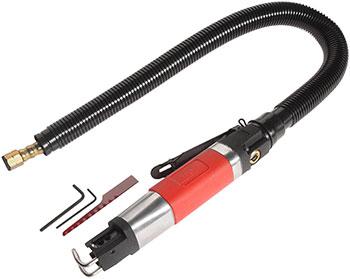

В основе всех пневматических пил независимо от их типа и конструкции лежит пневматический роторный двигатель, работающий от сжатого воздуха. Двигатель устанавливается в корпус, на котором крепится рабочий орган, рукоятки, переключатели и другие детали. Для подачи сжатого воздуха служит штуцер, либо короткий шланг со штуцером. Сегодня наиболее часто для подключения к магистрали со сжатым воздухом используется стандартный штуцер 1/4 дюйма.

В пилах используются роторные пневмодвигатели с частотой вращения вала 5000-14 000 об/мин, мощность таких двигателей может достигать 4 л/с и даже больше. Передача крутящего момента на рабочий орган обычно осуществляется через редуктор, а некоторые типы пил (сабельные) обязательно включают в себя редуктор для преобразования вращательного движения в возвратно-поступательное.

Все пилы и ножовки обязательно комплектуются сменными рабочими органами, благодаря чему можно применять полотна, диски или цепи с различным типом зуба, разной длины, из разных материалов и т.д. Кроме того, многие сабельные пилы могут работать с различными дополнительными приспособлениями, например — с приспособлением для резки труб сабельной ножовкой, которое обеспечивает крепление полотна с двух сторон и его натяжение.

Наибольший интерес для любителей и профессионалов представляют пневматические ножовки сабельного типа, о которых расскажем подробнее.

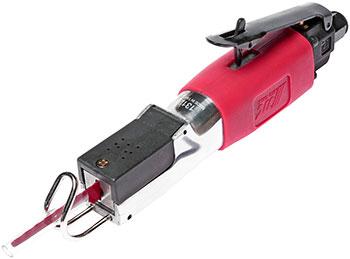

Особенности и характеристики сабельной ножовки

Сабельная ножовка получила свое название благодаря характерной форме и особенностям работы. Полотно этой ножовки имеет небольшую длину и расположено на торце корпуса, поэтому сам инструмент похож на нож или саблю. Полотно совершает возвратно-поступательные движения, благодаря чему и достигается резание материала.

В настоящее время существует два типа привода ножовочного полотна:

  • Привод с возвратно-поступательным движением полотна;
  • Привод с маятниковым ходом полотна.

В ножовках с маятниковым ходом полотно совершает возвратно-поступательные движения, однако при возврате несколько отклоняется вперед и отходит от поверхности разрезаемого изделия. Такое решение ускоряет работу и улучшает характеристики реза, так как из рабочей зоны удаляется опилки и стружка, а также увеличивает ресурс полотна, так как оно меньше нагревается и изнашивается. Большинство современных ножовок имеют возможность принудительного включения и отключения маятникового хода.

Ножовки имеют следующие характеристики:

  • Частота ходов полотна — в разных типах пил может колебаться от 300 до 3000 ходов в минуту (не следует путать с частотой вращения двигателя);
  • Длина хода полотна (или ход пилы) — от 8 до 60 мм, для работы с металлами ход пилы меньше, для работы с древесиной — больше;
  • Глубина реза — показывает, материал какой толщины может распилить пила, зависит от материала. Для металлов глубина реза не превышает 5 мм (хотя более распространены пилы с глубиной реза 1,5-3 мм), для древесины глубина реза может достигать 200 мм (однако у непрофессиональных пил глубина реза по дереву редко превышает 90-100 мм).

Сабельные ножовки во время работы приходится держать на весу, что затрудняет достижения необходимой точности реза. Для облегчения этой задачи, особенно в пилах с маятниковым ходом, предусмотрен опорный башмак, установленный в передней части инструмента. Во время работы инструмент опирается на башмак, что снижает нагрузки на руки и улучшает качество реза. Опорные башмаки бывают двух типов:

  • Нерегулируемый башмак в виде металлической скобы;
  • Регулируемый башмак в виде опорной пластины.

Башмак первого типа представляет собой прочную стальную скобу такой формы, которая позволяет изменять наклон инструмента в пределах 45-90°. Башмак второго типа имеет более сложную конструкцию и оснащается фиксатором. Башмак-скоба не очень удобен в том плане, что оператору самому необходимо постоянно выдерживать угол наклона инструмента, регулируемый башмак более удобен, так как для выдержки угла достаточно удерживать инструмент так, чтобы площадка башмака полностью прилегала к обрабатываемой поверхности.

Большинство современных пневматических ножовок сабельного типа имеют массу дополнительных функций и возможностей, в том числе защиту от защемления полотна, регулировку частоты хода полотна, демпфирование (гашение вибрации), различные системы защиты (например, от случайного пуска) и т.д.


Приемы работы с ножовкой

Прежде, чем приступить к работе, необходимо верно выбрать полотно и позаботиться о мерах безопасности. Полотно подбирается по нескольким характеристикам:

  • По материалу — для резания металла, древесины и других материалов используются свои полотна, здесь следует руководствоваться указаниями производителя ножовки и полотен;
  • По длине — длина полотна должна быть больше толщины распиливаемого изделия, в противном случае полотно может заклинить и сломаться.

Что касается мер безопасности, то следует использовать перчатки и защитные очки.

Распил производится примерно в следующем порядке:

  • Надежно закрепить обрабатываемое изделие (использовать тиски или другие приспособления);
  • Начертить или иным способом наметить линию распила;
  • Отрегулировать угол наклона опорного башмака (для распила труб, бруса и других изделий небольшой толщины башмак можно поставить параллельно, для резки листовых металлов башмак следует наклонить на тот угол, который рекомендован производителем);
  • Установить требуемую частоту хода полотна (по рекомендации производителя ножовки);
  • Произвести распил, уперев ножовку опорным башмаком в изделие.

Во время пиления необходимо прилагать усилие на инструмент, направленное по ходу пиления, однако здесь важна умеренность — при слишком сильном надавливании полотно может обломиться, а при слишком слабом усилии распиливании будет происходить медленно.

При работе с металлами рекомендуется смазывать полотно и пропил маслом. При пилении материалов большой толщины имеет смысл включать маятниковый ход полотна, что облегчит и ускорит работу.

Ножовку периодически необходимо подвергать чистке, а также смазывать патрон и другие трущиеся детали. Все рекомендации по обслуживанию и работе с ножовкой обязательно есть в ее инструкции по эксплуатации.
