Измеритель давления масла: простая диагностика двигателя

12 Января 2015

Для проведения диагностики двигателя и топливной системы часто требуется измерение давления в масляных и топливных магистралях — эта задача решается с помощью измерителей давления масла и топлива. Об этом диагностическом оборудовании, его типах, комплектации и порядке применения читайте в статье.


Назначение измерителя давления масла и топлива

Нормальная работа двигателя внутреннего сгорания возможна лишь тогда, когда в отдельных его системах или узлах поддерживается строго определенное давление жидкостей и газов. Например, во всех моторах необходимо поддерживать высокое давление масла в главной масляной магистрали и некоторых каналах, что достигается с помощью специально предназначенного для этого насоса. А давление топлива играет определяющую роль в дизельных двигателях и в бензиновых моторах с системой впрыска топлива (инжекторах).

Поэтому любое снижение или повышение давления топлива или масла, возникающее при различных поломках или нарушениях регулировок, сразу нарушает работу всего двигателя. В таких случаях появляется необходимость измерить давление жидкостей в различных частях двигателя и на различных режимах. Только зная давление масла или топлива в разных точках, а также изменение давления при изменении режима работы силового агрегата, можно делать выводы о работе систем мотора и отдельных его деталей, локализовать и устранить неисправность.

Для решения этой задачи — проведения диагностики двигателя посредством измерения давления масла и топлива — предназначены специальные приборы — измерители давления масла. Эти приборы имеют несложное устройство, они просты в применении и имеют невысокую стоимость, поэтому доступны не только автосервисам, но и простым автовладельцам, предпочитающим ремонтировать свой автомобиль самостоятельно.

Здесь мы рассмотрим особенности и порядок работы с измерителями давления масла и топлива для бензиновых двигателей. Причем эти приборы одинаково подходят для бензиновых моторов легковых и грузовых моторов — давление масла в них имеет один порядок, поэтому нет необходимости использовать разные приборы. Для измерения давления топлива в дизельных двигателях необходимо применять специальный инструмент, который не изменяет характеристики топливной аппаратуры.


Типы, устройство и комплектность измерителей

На сегодняшний день применяется три основных типа измерителей давления:

  • Измеритель давления масла;
  • Измеритель давления топлива;
  • Универсальный измеритель давления масла и топлива.

Причем все эти приборы имеют различные области применения:

  • Измерители давления масла — подходят для измерения давления масла в бензиновых и дизельных двигателях, а также для измерения давления масла в ГУР;
  • Измерители давления топлива — для измерения давления топлива в бензиновых инжекторных и дизельных двигателях используются разные по конструкции приборы;
  • Универсальные измерители давления масла и топлива — подходят для измерения давления масла во всех типах моторов, и для измерения давления топлива в инжекторных двигателях.

Наибольшее распространение сегодня получили измерители давления масла и универсальные приборы, способные производить измерение давления масла и топлива в большинстве типов бензиновых (инжекторных) двигателей.

Независимо от типа все измерители давления имеют принципиально одинаковое устройство. В сущности, это простой стрелочный манометр, который с помощью патрубка и переходников (адаптеров) подключается к двигателю в точках измерения давления масла или топлива. Отличия между измерителями заключаются в моделях используемого манометра, а также в комплектации.

В продаже можно встретить измерители давления в трех комплектациях:

  • Минимальная комплектация — только манометр с гибким шлангом (патрубком) и одним-двумя переходниками, обычно это простые измерители давления масла;
  • Расширенная комплектация — манометр с гибким шлангом и несколькими переходниками (адаптерами) для расширения возможностей применения, обычно это универсальные измерители давления масла и топлива. Измерители могут поставляться в пластиковом кейсе;

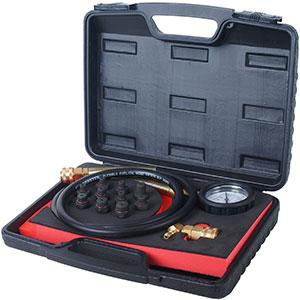

  • Максимальная комплектация — манометр с гибким патрубком, несколькими адаптерами, тройником для врезки в топливную магистраль и дополнительным резиновым патрубком, такие наборы всегда поставляются в кейсе.

Необходимо отметить, что измерители давления топлива имеют ряд отличий от измерителей давления масла:

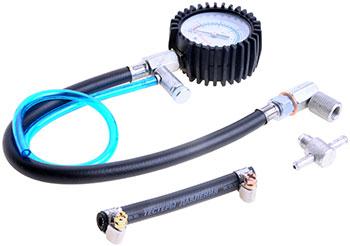

  • Измеритель давления топлива обязательно оснащается клапаном сброса давления (расположен непосредственно под манометром), к которому подсоединена трубка слива остатков топлива. Такое решение позволяет измерять давление топлива в инжекторных двигателях без риска разбрызгивания жидкости по всей автомастерской. Чтобы не перепутать патрубки, трубка слива остатков топлива выполнена из прозрачного пластика и имеет малый диаметр;
  • В комплект измерителей давления топлива обычно входит тройник для врезки в топливную магистраль;
  • Измерители давления топлива могут оснащаться дополнительными клапанами, обеспечивающими более удобное использование прибора.

Также измерители давления масла и топлива могут отличаться набором адаптеров. Например, универсальные измерители обязательно имеют адаптер, который вворачивается взамен штатного датчика давления масла, а также адаптеры для подключения к сервисному порту топливной рампы (в случае, если данный порт имеется в рампе диагностируемого автомобиля). С другой стороны, только специализированные измерители давления топлива имеют в своем составе адаптеры для подключения к двигателям с системой впрыска топлива различных типов — универсальные измерители, доступные автовладельцам, таких переходников не имеют, поэтому с их помощью проверить давление топлива в некоторых точках невозможно.


Порядок работы с измерителем давления масла и топлива

Работа с измерителем довольно проста, для проверки давления масла и топлива проводятся различные операции.

Измерение давления масла лучше проводить на холодном двигателе, порядок действий следующий:

  1. Выкрутить штатный датчик давления масла;
  2. Подобрать подходящий адаптер, вкрутить на место датчика давления;
  3. Соединить прибор с адаптером;
  4. Запустить двигатель, дать поработать до прогрева на холостых оборотах;
  5. Проверить давление масла на холостых оборотах, а также при более высоких частотах вращения коленвала с шагом 1000 об/мин;
  6. После измерения заглушить двигатель, после остывания произвести обратную установку датчика давления.

При исправных системах двигателя и правильных регулировках давление масла будет лежать в рекомендованных для данной конкретной силовой установки границах. Если же давление выше или ниже нормы, то можно судить о неисправности масляного насоса (низкое давление), утечках топлива, загрязнении масляных каналов и т.д.

Измерение давления масла в ГУР производится в таком же порядке. Подключение прибора к гидроусилителю производится в разрыв между патрубком подвода масла к рулевой рейке и насосом ГУР. Для подключения измерителя используется входящий в комплект измерителя патрубок с хомутами и тройник: патрубок одной стороной надевается на штуцер насоса, а другой соединяется с тройником, на противоположный штуцер тройника надевается трубка подвода масла к рейке.

Измерение давления топлива в инжекторных бензиновых двигателях проводится более сложно, так как в этом случае возможно подключение измерителя в различных точках, да и само измерение имеет некоторые особенности.

Прежде, чем подключать измеритель, производится удаление остатков топлива из системы, это делается просто:

  1. Отключить топливный насос (если их два — отключить оба), при этом двигатель должен быть остановлен;
  2. Запустить двигатель, дождаться момента его самостоятельной остановки вследствие выработки всего топлива из топливных магистралей и рампы;
  3. Несколько раз прокрутить двигатель стартером для полного удаления топлива из системы.

Теперь можно подключать измеритель и производить диагностику. Подключаться прибор может в нескольких точках:

  • Непосредственно к топливной рампе, к его сервисному порту;
  • В разрыв топливных магистралей — в магистрали подачи топлива до регулятора давления, в магистрали подачи топлива в форсунку, магистрали обратного слива топлива, магистрали подачи топлива на фильтр и других.

При подключении измерителя к топливной рампе используется соответствующий адаптер (переходник). Для подключения прибора в разрыв магистралей используется тройник, специальные адаптеры и (при необходимости) дополнительный патрубок с хомутами.

После подключения прибора включается топливный насос, что дает возможность запустить двигатель и проверить давление топлива. При переносе измерителя в другую точку давление топлива вновь необходимо сбрасывать в указанной выше последовательности, а также и с помощью самого измерителя. Для этого следует открыть вентиль сброса давления (расположен под манометром), и слить остатки топлива через трубку в любую подходящую емкость.

При измерении давления масла и топлива следует соблюдать несколько простых правил. Всегда при подключении и отключении прибора необходимо очищать все соединения (штуцеры и резьбу адаптеров) от загрязнений — небольшие механические частицы (например, песок) могут нанести серьезный вред системе. А после использования прибора все соединения рекомендуется мыть в бензине или ином средстве. Также имеет смысл при подключении измерителя держать наготове ветошь для удаления потеков масла и топлива.

При измерении давления топлива можно использовать зажимы, с помощью которых пережимается топливный шланг — это позволит избежать утечек топлива при недостаточном сбросе давления в системе. А чтобы топливо при сливе из магистралей и измерителя не разливалось по всему гаражу, следует заранее позаботиться о подходящих емкостях.

Соблюдая простые правила эксплуатации, автовладелец с помощью измерителя давления масла и топлива может самостоятельно произвести диагностику системы смазки и топливной аппаратуры бензинового двигателя, затратив на это минимум времени и средств.
