Автомобильный щуп-прозвонка

3 Ноября 2014

Автомобильный щуп-прозвонка (он же пробник)— это диагностический прибор, который широко используется при обслуживании электрического оборудования автомобилей. Основная область применения щупа-прозвонки — в качестве пробника электрических цепей автомобиля с высоким входным сопротивлением.


Особенности щупа и принцип его работы

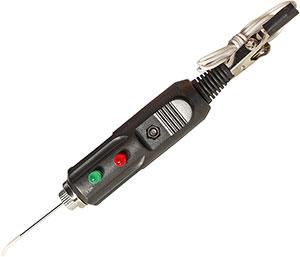

Щуп-прозвонка конструктивно представляет собой пластиковую капсулу, внутрь которой помещен резистор с большим сопротивлением. От пластикового основания отходит металлический стержень, конец которого используется для непосредственного контакта с контактами электрооборудования. Прибор показывает наличие напряжения, индикаторами выступают расположенные на пластиковом корпусе светодиодные лампочки зеленого и красного цветов. Зеленый светодиод — показатель низкого сопротивления цепи, красный — наличия напряжения.

Автомобильный щуп-прозвонка, по сути являющийся вольтметром, незаменим при выявлении неисправностей электрооборудования автомобиля, а также при установке нового электрооборудования на транспортное средство.

Диагностический прибор дает возможность определить целостность электрической цепи либо отдельного ее участка, выявить места обрывов соединения, ненадежных контактов, расположения деталей, вышедших из строя, а также выявления ряда других повреждений. Для проведения быстрой проверки токопроводящего оборудования применение щупа-прозвонки — наиболее рациональное и целесообразное решение.


Основные направления использования щупа-прозвонки

Диагностический прибор широко применяется с целью:

  • поиска сигналов в электрической проводке автомобиля;
  • моментального распознавания положительных, отрицательных, переменных сигналов;
  • передачи отрицательного сигнала;
  • поиска неисправностей в работе электрического оборудования автомобиля;
  • поиска неисправностей в работе дополнительного оборудования, установленного на автомобиль.

Применение щупа-прозвонки для проверки различных видов электрооборудования

Проверка аккумулятора

Применяя щуп, можно проверить наличие напряжения на выводах аккумуляторной батареи. Для этого с использованием зажима типа «крокодил» необходимо подсоединиться к выводу аккумулятора со знаком «-», а конец щупа приставить к клемме со знаком «+».

Проверка предохранителя

С целью проверки предохранителя одним концом его вывода необходимо прикоснуться к положительному выводу аккумуляторной батареи, а концом щупа — к его второму выводу.

Проверка лампы накаливания

Чтобы проверить щупом-прозвонкой лампу накаливания, один вывод ее цоколя приставьте к положительному выводу аккумулятора, а ко второму приставьте конец щупа. При проверке лампочки с двумя нитями накала (такой, например, как лампа для фар автомобиля), их проверяйте поочередно.


Проверка автомобильного реле

В автомобильном реле помимо обмотки электромагнита также имеются и контакты, которые при длительном периоде эксплуатации могут выгорать, вследствие чего переставать коммутировать электрические цепи. С использованием щупа-прозвонки можно проверить и целостность электромагнитной обмотки, и исправность контактов.

Чтобы проверить обмотку реле, необходимо один из его выводов 85 или 86 приложить к клемме аккумулятора со знаком «+», а ко второму выводу приставить конец щупа. Исправность контактов определяется при касании вывода подвижного контакта 30 к клемме, а к выводу 87а — щупа-прозвонки.

Таким же образом осуществляется проверка любых микропереключателей и выключателей.


Преимущества использования щупа-прозвонки

Диагностическое оборудование такого типа отличается функциональностью и простотой использования. Из-за неисправности электрооборудования могут выходить из строя все узлы транспортного средства. Пробник позволяет оперативно выявить причину неисправности, определить элементы цепи, подлежащие ремонту или замене, а также произвести ремонт или замену с составлением правильной электрической цепи.

Автомобильный щуп-прозвонка — это недорогой прибор, который должен быть в инструментарии любого автовладельца.
