Клейма буквенные и цифровые

18 Апреля 2014

Ручные клейма широко используются для нанесения отличительных символов или надписей на изготавливаемые детали. Какими бывают пуансоны? Как выбрать наиболее подходящий набор? Обо всем этом в нижеследующей статье.

Клеймо всегда являлось признаком высшего качества, той отметкой, которую мастер гордо наносил на свои лучшие изделия. Сегодня, конечно, вся продукция уже производится в цехах заводов, но фирменные надписи на изделиях выполняют все ту же роль.

Для нанесения знаков и надписей на единичные изделия широко используются ручные клейма, позволяющие как наносить отдельные метки, так и обозначать изделия относительно короткими буквенно-цифровыми надписями. Данные приспособления представляют собой стержни, на конце которых располагается объемное изображение определенного символа. Основным элементом для рабочей части пуансона выступают стали высокой твердости (до 60 HRC), часто закаливаемые — это необходимо для продавливания материала изделия без износа самого клейма.


Наборы для клеймления

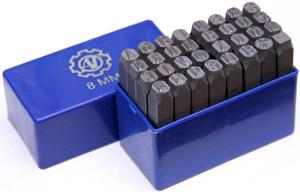

За редким исключением одного пуансона явно недостаточно для нанесения маркировок на изготавливаемые детали. Для этих целей используются специализированные наборы клейм, в которые могут входить буквы кириллического или латинского алфавита, цифры или все это сразу, если речь идет о большом универсальном комплекте.

Как правило, набор из латинских букв включает все литеры от A до Z, а также символ "&", в то время как согласно ГОСТу 25726-83 в наборе русских клейм необязательно наличие букв «Ё», «Й» и «Ъ». Комплекты номерных клейм включают все 10 цифр от 0 до 9. Разумеется, помимо стандартных комплектаций присутствуют и модифицированные наборы — в этом случае изменения указываются в соответствующем описании товарной позиции.


Как выбрать клейма?

Основным параметром клейма является диаметр выбиваемых символов — высота шрифта может составлять от 1 до 12,5 мм. В зависимости от этого параметра устанавливаются и все остальные линейные размеры стандартного пуансона:

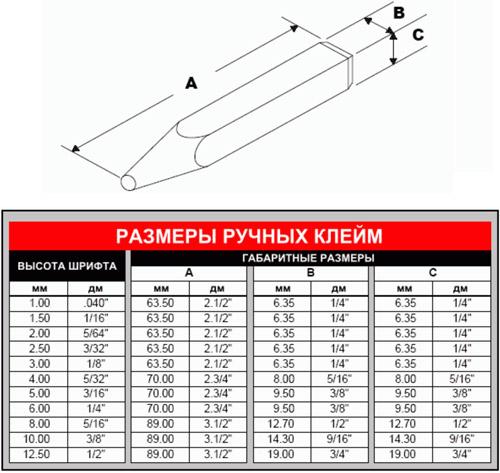

Таблица размеров ручных клейм

Вторым по важности показателем является материал самого пуансона — для работы с некоторыми изделиями может потребоваться сталь с твердостью даже выше 60 HRC.


Держатели для ручных клейм

В простейшем случае для работы с пуансонами используется приспособление, напоминающее щипцы:


Приспособление для работы с пуансонами

Это простое и очень дешевое решение, которое, к тому же, позволяет одновременно работать сразу с клеймами всех размеров. Обратной стороной медали является крайне низкая производительность, поэтому сегодня получили распространение более совершенные приспособления:


Линейные держатели

Такая оснастка используется для нанесения обозначений на ровные поверхности и части цилиндров. В зависимости от конкретной модели в устройстве может размещаться от 1 до 3 рядов литер или цифр.

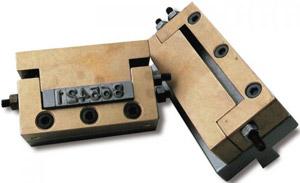

Линейные держатели для клейм

Кольцевые держатели

Данный тип держателей также используется для нанесения маркировки на плоские детали, однако надпись в результате будет иметь форму круга. К настоящему моменту подобные приспособления уже практически вышли из употребления и производятся лишь по специальным заказам.

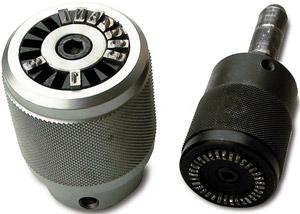

Кольцевые держатели для клейм

Конические держатели

Такая оснастка весьма удобна для работы на закругленных поверхностях, поэтому и используется она, в основном, именно для этого, хотя с ее помощью также можно нанести надпись и на ровную деталь. В зависимости от конкретной модели может создаваться от 1 до 2 строк текста.


Конический держатель для клейм

Держатели для горячего тиснения

Процедура горячего тиснения требует не только специальных клейм, но и устройства для работы с ними. По сути, это все те же линейные держатели, выполненные из более термостойких материалов.

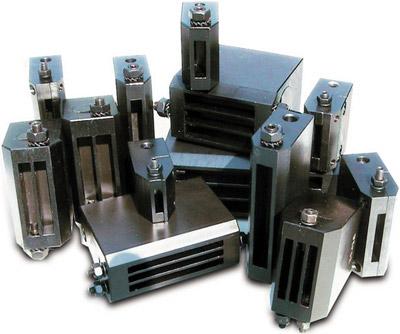

Держатели клейм для горячего тиснения


Последний штрих — упаковка

Все представленные у нас наборы для клеймления поставляются в удобной небьющейся пластиковой упаковке. В дополнение к этому тара для дорогой брендовой продукции имеет четкое разбиение по отсекам, благодаря которому можно сразу заметить пропажу одного пуансона и оперативно принять меры по его возвращению в набор.
