Мультиметр: измерить всё

22 Января 2014

В любом автомобиле присутствует электросистема, объединяющая десятки электронных элементов и многие метры проводов. От функционирования этой системы зависит работа всего автомобиля, поэтому любая неисправность в ней оборачивается серьезными проблемами. Провести диагностику электрической системы автомобиля, выявить неисправности и дефектные элементы можно с помощью специального тестера — мультиметра.


Что такое автомобильный тестер

Автомобильный тестер — это измерительный прибор, предназначенный для диагностики электрической системы автомобиля, измерения ее основных показателей, проверки работоспособности ее компонентов и поиска неисправностей. В самом простом случае тестер можно собрать из батарейки, лампочки и двух проводов — этого «прибора» вполне хватит для прозвонки цепей и поиска обрывов (что случается чаще всего).

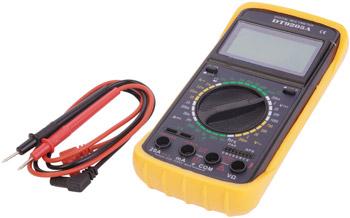

Современные автомобильные тестеры далеко ушли от простой лампочки с батарейкой. Сейчас это сложные, но компактные мультиметры, позволяющие не просто проверить цепи на предмет обрывов, а измерить ее основные характеристики (а также и некоторые характеристики двигателя — обороты и температуру), проверить работоспособность отдельных деталей и найти неисправность.

При всех своих широких возможностях современные тестеры отличаются компактными размерами, простотой в эксплуатации и доступной стоимостью.


Устройство и принцип работы автомобильного тестера

В основе любого электрического измерительного прибора лежит амперметр — прибор для измерения силы тока. Однако с его помощью можно измерять и другие величины — главным образом, напряжение и сопротивление. Здесь все зависит от способа включения прибора в цепь: если включить амперметр последовательно, то можно измерить силу тока, если включить прибор параллельно какому-либо участку цепи — получится вольтметр, с помощью которого можно измерить напряжение на этом участке. А если прибор оснастить собственным источником тока и набором сопротивлений, то получится омметр — прибор для измерения сопротивлений (с его помощью также проводится и прозвонка цепей).

Собственно, так и устроен мультиметр: в нем один прибор подключается к цепи по-разному и становится, в зависимости от подключения, вольтметром, амперметром или омметром. Так устроены и классические стрелочные приборы, и современные цифровые. В последних роль амперметра играет специальная микросхема, которая и производит измерения, и выводит результаты на ЖК-дисплей в удобном для нас виде.

Однако современные мультиметры могут работать и в качестве термометра, электронного тахометра и других приборов. Как достигается такая универсальность? Всё просто — здесь также используется амперметр, но для измерения различных неэлектрических величин используются датчики, которые преобразуют эти величины в электрический ток, а мультиметр преобразует этот ток в понятные нам цифры — температуру, обороты двигателя, угол замкнутого состояния контактов в трамблёре и т.д.


Функции и комплектация автомобильного тестера

Современные цифровые мультиметры позволяют измерять большинство параметров электрической сети автомобиля:

  • Напряжение (в том числе на АКБ, генераторе, катушке зажигания и т.д.);
  • Сила тока;
  • Сопротивление;
  • Продолжительность электрических импульсов (для системы зажигания);
  • Угол замкнутого состояния контактов трамблёра (для карбюраторных двигателей);
  • Обороты двигателя;
  • Температура (с помощью термопары).

Также мультиметр можно использовать и в качестве простого тестера для различных видов проверок:

  • Проверка диодов;
  • Проверка предохранителей и других деталей;
  • Проверка целостности и качества электрических соединений;
  • Поиск обрывов проводки.

Все измерения можно проводить только при наличии определенных датчиков или щупов, которые идут в комплекте с прибором:

  • Обычные щупы для измерения напряжения, силы тока, сопротивления и прозвонки цепей;
  • Зажимы типа «крокодил» для тех же измерений;
  • Термопара для измерения температуры;
  • Зажимы для бесконтактных измерений (для высоковольтных цепей зажигания);
  • Адаптеры для проверки предохранителей, диодов и т.д.

В целом, мультиметр — это универсальный прибор, который заменяет собой множество других приборов, позволяет проводить несложную диагностику электрической системы автомобиля и выявлять неисправности без посещения автосервиса.
