Блок управления отопителем: полный контроль микроклимата салона

1 Февраля

В большинстве современных автомобилей штатно присутствует система отопления и вентиляции салона, обеспечивающая комфорт водителя и пассажиров. Управляется данная система специальным блоком — все о блоках управления отопителями, их типах и конструкции, а также об их подборе и замене читайте в статье.


Что такое блок управления отопителем?

Блок управления отопителем (блок управления системы автоматического управления отопителем, БУ САУО) — электронное или механическое устройство, выполняющее функции управления и контроля штатной системы вентиляции, отопления и кондиционирования салона транспортного средства.

Блок управления отопителем устанавливается на приборной панели, обеспечивая удобное управление системой вентиляции и отопления автомобиля. На данный блок возлагается несколько основных функций:

  • Управление направлением потоков воздуха — распределение теплого/холодного воздуха по дефлекторам в зависимости от предпочитаемого режима обогрева (например — подача теплого воздуха в ноги, на лицо, на окна и т.д.);
  • Регулирование температуры поступающего воздуха — управление заслонкой, установленной в подводящем патрубке радиатора отопителя;
  • Управление интенсивностью подачи теплого/холодного воздуха — регулировка скорости вентилятора (вентиляторов) отопителя;
  • Управление забором наружного воздуха — управление заслонкой, регулирующей поступление в салон наружного воздуха;
  • Опционально — управление кондиционером, его включение и отключение, регулировка температуры воздуха и т.д.

Таким образом, благодаря наличию БУ СУАО водитель имеет возможность контролировать и управлять микроклиматом в салоне автомобиля, обеспечивая комфортные условия независимо от погоды. Считается, что данный блок не является критически важным для автомобиля, однако в некоторых ситуациях его отказ может стать причиной серьезных проблем (например — при невозможности включить вентиляцию и кондиционер в тропическую жару, или печку при значительных отрицательных температурах). Поэтому неисправный блок управления печкой необходимо отремонтировать или заменить, но прежде, чем идти в магазин за новым устройством, следует разобраться в их типах, особенностях и функционале.



Типы, конструкция и функционал блока управления отопителем

Все используемые на автомобилях блоки управления отопителем делятся на две группы по принципу работы:

  • Механические (электромеханические);
  • Электронные.

Механические БУ — это классическое решение, которое в настоящее время используется довольно редко, однако все еще очень часто встречается на старых автомобилях. В таком блоке рукоятки посредством тросов и тяг связаны с исполнительными устройствами системы вентиляции (заслонками), также в них используются потенциометры и/или электрические переключатели для регулирования скорости вращения вентилятора.


Электронные БУ — это современное решение, такие блоки используются в системах автоматического управления отопителем (САУО) новых отечественных и зарубежных автомобилей. В этом устройстве используются электронные схемы (в том числе и на микроконтроллерах) управления всеми элементами системы вентиляции и отопления — вентилятором, моторедукторами заслонок и т.д. Многие БУ САУО могут по шине CAN или LIN подключаться к бортовому компьютеру, за счет чего реализуется возможность автоматического и дистанционного управления отопителем с брелока автосигнализации или установленной на автомобиле телематической системы.


Блоки управления отопителем имеют традиционную для автомобильных устройств конструкцию. Основу устройства составляет пластиковый корпус, на передней панели которого расположены органами управлениями. Устройство выполнено в единой стилистике с салоном автомобиля или имеет нейтральный дизайн для применения в различных автомобилях с черной, серой или коричневой приборной панелью. На корпусе выполнены защелки и проушины для монтажных винтов.

В механических блоках внутри корпуса располагаются тросы и тяги, которые под действием рукояток перемещают элементы системы вентиляции и отопления в соответствующие положения. В электронных блоках установлен электронный модуль управления — плата с микросхемами и другими компонентами, а в качестве органов управления используются переменные резисторы (потенциометры), кнопки, многопозиционные галетные переключатели и другие коммутационные устройства. Подключение БУ САУО к исполнительным устройствам (а также к датчикам температуры в салоне) осуществляется с помощью стандартных электрических разъемов, установленных на задней стенке устройства.

В некоторых электронных блоках могут использоваться и механические органы управления, обычно это ползунковый регулятор выбора режима циркуляции воздуха, управляющий центральной воздушной заслонкой.

Также электронные БУ отопителем могут оснащаться ЖК-дисплеем для отображения основной информации — режимов работы и текущей температуры. Дисплеи могут использоваться как на обычных блоках, так и на блоках управления отопителем, совмещенных с блоком управления кондиционером.

На БУ САУО могут использоваться следующие органы управления:

Назначение органов управления блока управления отопителем
Назначение органов управления блока управления отопителем
  • Переключатель направления потоков воздуха. Обычно имеет четыре положения — обдув лобового стекла, обдув лобового стекла и ног, подача воздуха в салон (в лицо), подача воздуха только в ноги, в некоторых случаях используются промежуточные положения;
  • Регулятор интенсивности обдува (скорости вентилятора) — может иметь несколько положений от «Выключено» до максимальной скорости (обычно режимы пронумерованы, их может быть от 3 до 6, считая вместе с положением «Выключено»). В большинстве блоков управления данный регулятор в положении «Выключено» или «0» отключает и всю систему отопления и вентиляции. В некоторых БУ может быть два регулятора вентиляторов;
  • Регулятор температуры воздуха в салоне. Данный регулятор в механических блоках управляет заслонкой радиатора, благодаря чему изменяется количество поступающей в радиатор отопителя охлаждающей жидкости. В электронных БУ САУО регулятор входит в состав схемы с микроконтроллером, которая управляет моторедуктором заслонки (а в системах с кондиционером — еще и воздушными заслонками) в соответствии с показаниями датчика температуры;
  • Переключатель режима подачи воздуха в салон. Данный орган управления имеет два крайних положения: «Закрыто» или «Рециркуляция», и «Открыто» или «Наружный воздух», он изменяет положение воздушной заслонки, которая обеспечивает подачу наружного воздуха в систему вентиляции и отопления. Возможны и промежуточные положения, при которых изменяется количество поступающего в салон наружного воздуха;
  • Органы управления кондиционером. В простейшем случае это только кнопка включения кондиционера, при нажатой кнопке кондиционер управляется теми же органами управления, что и отопитель. Но возможны варианты и с отдельными органами управления кондиционером.

Все органы управления обозначены пиктограммами, которые более или менее стандартизированы. Так, у регулятора температуры нанесены красный и синий секторы, обозначающие теплый и холодный воздух, иногда встречается и обозначение температуры воздуха. Регулятор скорости вращения вентилятора обозначен стилизованным изображением крыльчатки и цифрами. Переключатель направления потоков воздуха имеет обозначения режимов в виде стилизованного изображения человека и стрелок, указывающих направление потока. Переключатель режима подачи воздуха обозначается стилизованным изображением автомобиля и стрелками, указывающими поток воздуха — снаружи в салон и внутри салона. Наконец, кнопка включения кондиционера обозначается снежинкой или буквами A/C.


Как правильно подобрать и установить блок управления отопителем

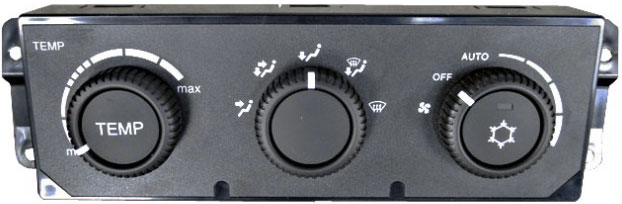

Блок управления отопителем
Блок управления отопителем

В блоке управления отопителем могут возникать различные неисправности, в основном — поломка или некорректная работа органов управления, а в электронных БУ наиболее часто возникают проблемы с микросхемами. Многие поломки можно устранить, однако в ряде случаев проще и дешевле купить новый блок управления. На замену следует брать то же устройство, что стояло на автомобиле ранее — так можно гарантировать, что сохранятся все функции системы вентиляции и отопления. Однако вполне допустимы и замены — главное, подобрать такой блок, чтобы он обеспечивал необходимый функционал, имел соответствующие электрические характеристики (был на 12 или 24 В) и подходил по установочным размерам. К такому варианту часто прибегают владельцы автомобилей, желающие провести модернизацию или просто улучшить работу печки. Для новых автомобилей на гарантии установка блока управления отопителем другой модели недопустима.

Замену блока необходимо выполнять в соответствии с рекомендациями, приведенными в инструкции по ремонту автомобиля. Обычно работа сводится к демонтажу старого БУ из приборной панели (для чего может потребоваться снятие декоративной панели и выворачивание нескольких винтов), снятию с него электрических соединений, и установке нового блока. При этом нужно обесточить электросистему автомобиля и позаботиться о других мерах безопасности.

При верном подборе и установке блока управления система отопления и вентиляции будет обеспечивать комфорт в автомобиле независимо от погоды.
