Гравер: специалист по тонкой и деликатной работе

26 Октября

Тонкие и деликатные операции по механической обработке различных материалов удобнее всего производить специальным инструментом — гравировальной машинкой (гравером). О том, что такое гравер, как он устроен, каких типов бывает и какой имеет функционал, а также о его правильном выборе читайте в статье.


Что такое гравер?

Гравер (гравировальная машинка, мини-дрель, бормашина) — многофункциональный электрический ручной инструмент; универсальная шлифовальная машинка для выполнения гравировочных и иных декоративных и тонких работ малого объема, связанных с различными типами механической обработки твердых материалов.

Гравировальные машинки — маломощный ручной электроинструмент со сменными насадками, с помощью которых можно выполнять различные операции:

  • Гравировальные работы;
  • Шлифовка и полировка плоских и криволинейных поверхностей, зачистка швов;
  • Заточка режущего инструмента;
  • Сверление отверстий малого диаметра (от десятых долей мм);
  • Резка тонких листовых материалов низкой твердости;
  • Фрезерование;
  • Очистка поверхностей и различных изделий от загрязнений.

Применение граверов оправдано в тех ситуациях, когда необходимо выполнение тонких работ или работ малого объема, которые сложно или вовсе невозможно выполнять стандартным инструментом — в декоративно-прикладном и художественном промысле, в ювелирном деле, в техническом творчестве, в ремонтной практике, в быту и т.д. Но прежде, чем покупать гравировальную машинку, следует разобраться в существующих типах этого инструмента, их характеристиках, особенностях и функционале.



Типы и конструкция граверов

Все гравировальные машинки делятся на два типа по принципу работы:

  • Вращательные — придают рабочим насадкам вращательное движение;
  • Ударные — придают насадке возвратно-поступательное движение. Такие граверы часто называют матовками, так как с их помощью достигается характерный матирующий эффект.

Инструмент всех типов имеет принципиально одинаковое устройство, в нем можно выделить ряд узлов:

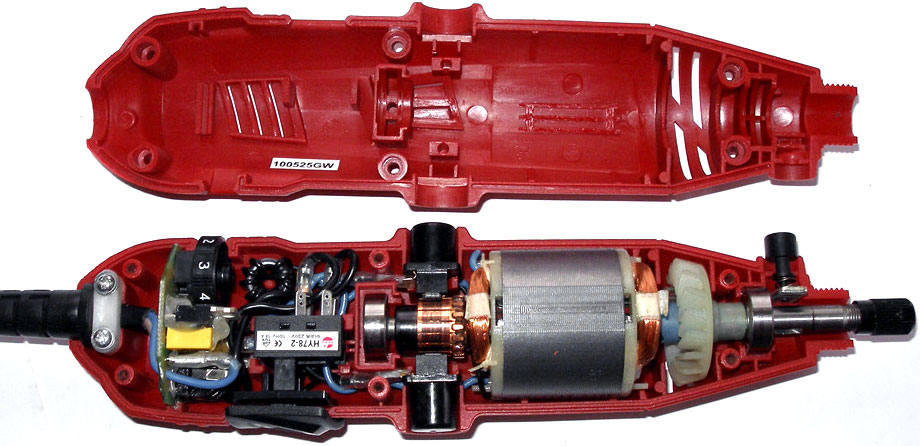

Конструкция гравера
Конструкция гравера
  • Электрический двигатель (на его валу может располагаться крыльчатка для охлаждения);
  • Редуктор — шестеренчатая передача того или иного вида для повышения частоты вращения насадки;
  • Шпиндель — рабочий вал инструмента, на который устанавливается патрон;
  • Цанговый или кулачковый патрон — приспособление для фиксации рабочих насадок;
  • Корпус.

В ударных гравировальных машинках используется редуктор, преобразующий вращательное движение вала двигателя в возвратно-поступательное движение установленной на шпинделе иглы.

Масса гравера не превышает одного килограмма, поэтому его можно удерживать рукой, легко изменяя положение в пространстве в зависимости от выполняемых работ. Для удобного удерживания инструмента его корпусу придается эргономичная форма, на многих граверах присутствует нескользящее покрытие типа soft touch и другие.

Машинки могут отличаться некоторыми конструктивным особенностями.

По положению оси шпинделя граверы бывают:

  • Прямые — ось шпинделя совпадает с осью инструмента;
  • Угловые — ось шпинделя расположена под углом к оси инструмента;
  • Универсальные — обычно это прямые граверы с угловой насадкой, но существуют и модели с поворотной рабочей частью.

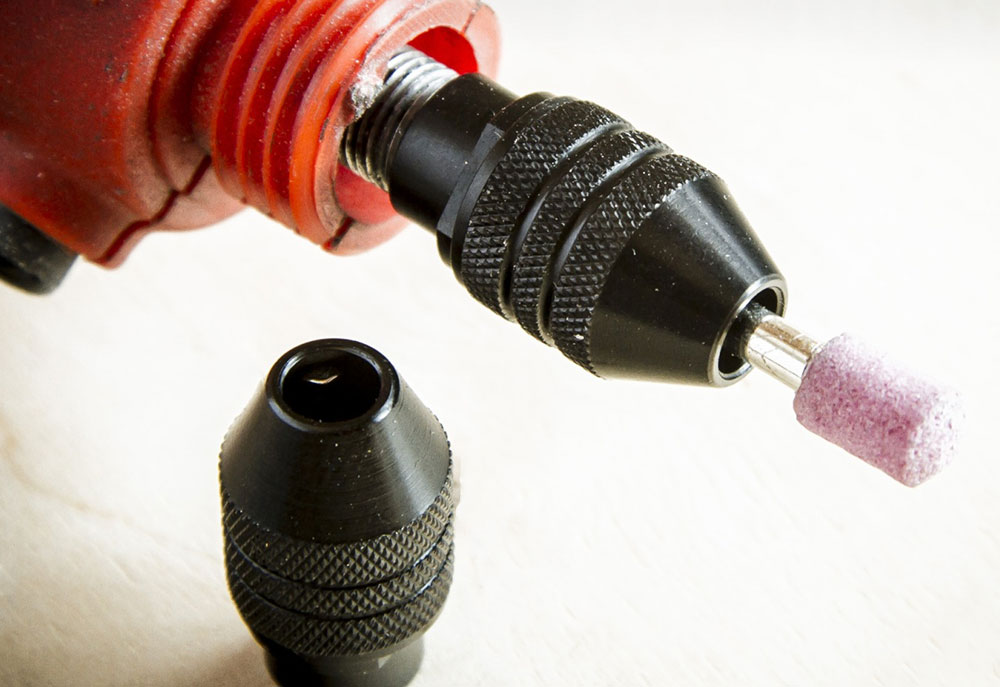

Патрон гравера с установленной насадкой
Патрон гравера с установленной насадкой

Наиболее распространены аппараты первого типа, при желании их можно сделать угловыми с помощью насадки. Угловые граверы предназначены для выполнения шлифовальных, распилочных и некоторых других типов работ, при которых инструмент удобнее держать параллельно или под некоторым углом к обрабатываемой поверхности.

По типу патрона граверы бывают:

  • С цанговым патроном;
  • С кулачковым патроном.

При этом патроны могут быть быстрозажимными (с поворотной муфтой) и ключевыми. Быстрозажимные патроны просты в работе, установка в них оснастки производится поворотом муфты, однако они не могут обеспечить надежную фиксацию тяжелых насадок на высоких оборотах. Ключевые патроны для замены оснастки требуют применения специального ключа (квадрата, шестигранника или иного), однако они обеспечивают максимально надежную фиксацию насадок.

Наконец, по типу питания аппараты бывают двух типов:

  • С питанием от сети 220 В;
  • С питанием от встроенного аккумулятора.

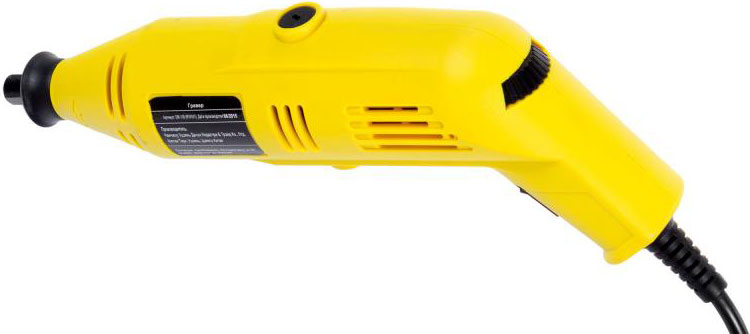

Гравер с сетевым питанием
Гравер с сетевым питанием

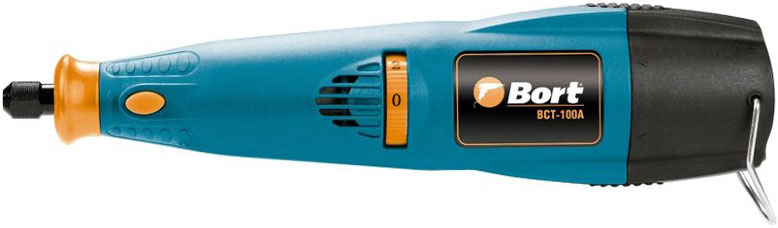

Аккумуляторный гравер
Аккумуляторный гравер

Инструменты первого типа обладают высокой мощностью и более компактны, однако эксплуатировать их можно только при наличии электросети 220 В. Граверы второго типа из-за встроенного аккумулятора более массивны, развивают меньшую мощность и имеют ограниченное время автономной работы.


Характеристики граверов

К основным характеристикам гравировальных машинок относятся частота вращения шпинделя, мощность и размер патрона под рабочие насадки.

Частота вращения шпинделя. Лежит в пределах 5000-35000 об/мин. При этом граверы можно условно разделить на три группы по скорости:

  • С широким диапазоном скоростей — имеют регулируемую частоту вращения в диапазоне от 5000-8000 до 33000-35000 об/мин;
  • Со смещением диапазона в область высоких скоростей — имеют частоту вращения в диапазоне от 15000 об/мин;
  • Со смещением диапазона в область низких скоростей — имеют регулируемую частоту вращения от 0 до 15000-18000 об/мин. Обычно такой инструмент называют мини-дрелями.

Регулировка скорости может быть плавной во всем диапазоне, ступенчатой с шагом 3000-5000 об/мин, или комбинированной со ступенчатой установкой диапазона и плавной регулировкой частоты вращения внутри диапазона.

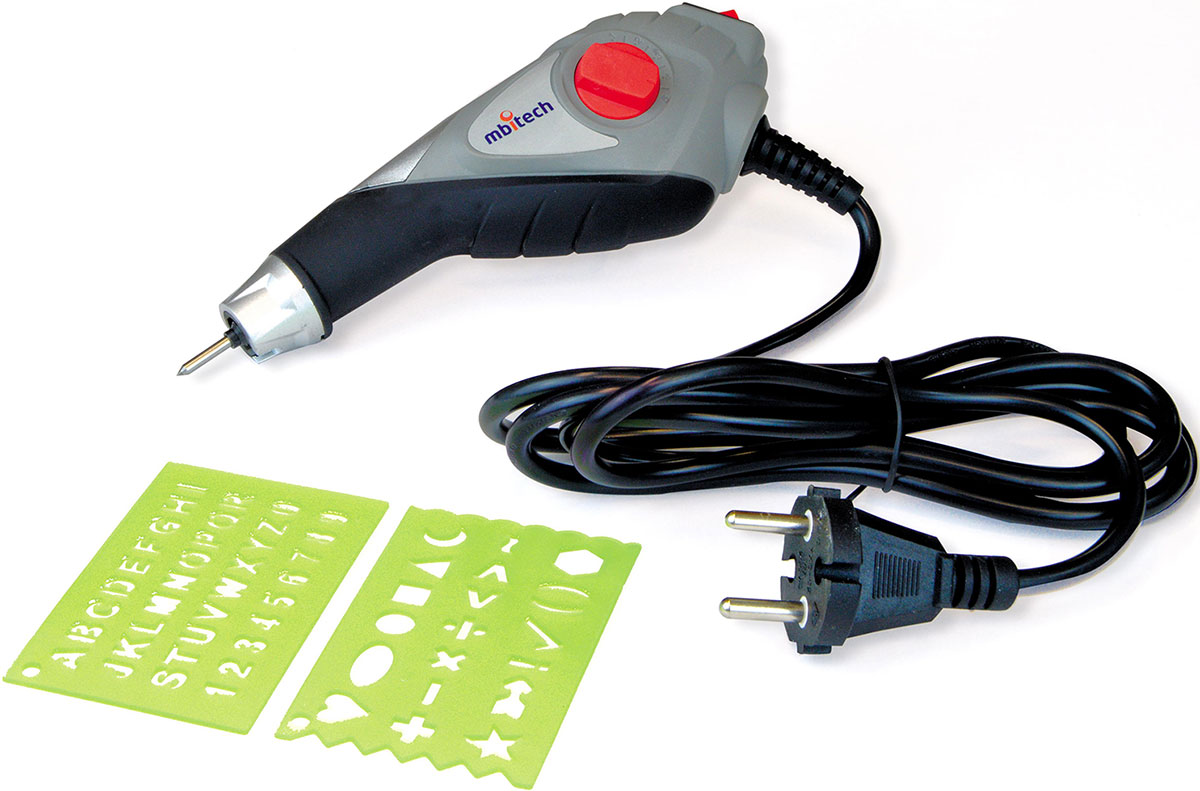

Ударный гравер с шаблонами
Ударный гравер с шаблонами

Ударные гравировальные машинки, как правило, имеют нерегулируемую частоту ударов насадки 5000-6000 уд/мин.

Мощность инструмента. Мощность электродвигателя граверов лежит в пределах 5-250 Вт, по этому параметру инструмент можно разделить на три группы:

  • Ударные граверы — 5-40 Вт;
  • Любительские граверы — 100-200 Вт;
  • Профессиональные граверы — 250 Вт и более.

Однако сегодня вполне профессиональные агрегаты могут потреблять всего 130-150 Вт, обеспечивая высокую скорость и качество работы любыми насадками.

Размер патрона. Это диаметр хвостовика насадок, с которыми может работать аппарат, встречается несколько вариантов:

  • Под один размер 2,4 мм;
  • Под один размер 3,2 мм;
  • Универсальные под размер 2,4 и 3,2 мм;
  • С увеличенным размером до 8 мм.

Сегодня наиболее распространены первых три варианта, граверы с увеличенным патроном менее популярны, обычно это профессиональный инструмент повышенной мощности или узкой специализации.


Рабочий функционал и комплектация граверов

Рынок предлагает гравировальные машинки с различным функционалом:

  • Плавная и ступенчатая регулировка частоты вращения шпинделя;
  • Автоматическое изменение частоты вращения и крутящего момента при изменении нагрузки;
  • Автоматическая блокировка шпинделя или отключение инструмента при чрезмерной нагрузке;
  • Защита от перегрева, коротких замыканий и т.д.;
  • Различные усовершенствования — быстрая смена насадок, быстрая замена щеток двигателя и другие.

Отдельно следует выделить возможность установки гибкого вала, с помощью которого можно выполнять более тонкие работы. При установке вала гравер может лежать на столе или устанавливаться в специальную подставку, а рабочие насадки устанавливаются в патрон на конце вала.

Гравировальные машинки поступают в продажу в различной комплектации — от минимальной, в которой могут вовсе отсутствовать насадки, до максимальной, в которую включены десятки насадок и вспомогательная оснастка. Обычно инструмент поставляется в кейсе для удобства хранения и транспортировки.

Широкая комплектация гравера значительно расширяет его возможности и функционал
Комплектация гравера

В комплект гравера может входить следующая оснастка:

  • Мягкие полировочные круги (войлочные, фетровые, резиновые);
  • Шарошки (металлические, алмазные);
  • Абразивные цилиндры (бандажи наждачные из шкурки);
  • Шлифовальные круги для различных материалов;
  • Отрезные круги;
  • Сверла;
  • Щетки различного назначения

В комплекте ударного гравера обычно идут иглы из материалов высокой прочности, а также шаблоны для нанесения типовых надписей и рисунков.

Многие производители также предлагают полировочные пасты, подставки, абразивные бруски для правки насадок и многое другое.


Как правильно выбрать гравер

Выбор граверов следует делать, исходя из его применения и интенсивности эксплуатации.

Наиболее универсальными являются граверы со сменными насадками и широким диапазоном скоростей, при необходимости для них можно докупать оснастку и насадки. Для профессионального применения следует выбирать инструмент с повышенной мощностью, возможностью установки угловой насадки и гибкого вала. А для выполнения только гравировки лучше подходят ударные граверы.

Отдельное внимание следует уделять частоте вращения шпинделя. Так, для работы по дереву лучше подходит инструмент с низкой частотой вращения, а для работы по металлам лучше иметь запас по оборотам до 35000 об/мин. Хотя здесь есть ряд исключений, которые обязательно нужно учитывать. Для домашнего применения хорошим вариантом может оказаться мини-дрель с возможностью регулировки скорость от 0 об/мин — с ее помощью можно сверлить, работать с мелким резьбовым крепежом и т.д.

Эксплуатация гравера должна соответствовать приложенной инструкции и рекомендациям производителя. При необходимости следует выполнять обслуживание и чистку инструмента, а также и замену изношенной оснастки. При верном выборе и работе с гравировальной машинкой вы сможете реализовать даже самые сложные проекты без лишни затрат времени и средств.
