Гайковерт механический: открутит любые гайки

23 Ноября

Для замены колес на грузовых автомобилях, тракторах и другой технике часто используется специальный инструмент — механический гайковерт или усилитель крутящего момента. Об этом инструменте, его устройстве, принципе работе и основных характеристиках, а также о выборе и работе с ним — читайте в статье.


Что такое механический гайковерт?

Механический гайковерт (усилитель крутящего момента, УКМ, редукторный гайковерт, жарг. «мясорубка») — механический слесарно-монтажный инструмент на основе мультипликатора (преобразователя крутящего момента) с ручным приводом; приспособление для отворачивания и закручивания резьбового крепежа с высоким усилием.

Механический гайковерт предназначен, в первую очередь, для работы с крепежом колес автотракторной техники — гайками и болтами. Этот инструмент решает несколько задач:

  • Облегчает отворачивание закисших гаек/болтов, которые крайне сложно или невозможно демонтировать обычным баллонным ключом;
  • Обеспечивает плавность отворачивания и вворачивания гаек/болтов, предотвращая срыв резьбы и поломку крепежа;
  • Снижает утомляемость при выполнении работ, связанных с демонтажем и установкой колес;
  • Сокращает время выполнения работ.

С помощью гайковерта решается одна из ключевых проблем резьбовых креплений — их «прикипание» вследствие образования коррозии в спиральном резьбовом канале, который образуется между деталями крепежа. Процессы коррозии приводят к заполнению этого канала продуктами окисления металлов и к заклиниванию деталей — гайки, попросту говоря, прикипают и открутить их вручную становится крайне сложно или вовсе невозможно. Механический гайковерт прикладывает к гайкам/болтам большое усилие без рывков, позволяя сорвать и отвернуть закисший крепеж.

Современный механический гайковерт станет надежным помощником при обслуживании грузовых автомобилей, тракторов, автобусов и различной спецтехники, но для правильного подбора этого инструмента необходимо сначала разобраться в его конструкции и характеристиках.



Общая конструкция и принцип работы механического гайковерта

Принцип действия механического гайковерта
Принцип действия механического гайковерта

Все представленные на рынке УКМ имеют принципиально одинаковую конструкцию, отличаясь лишь некоторыми деталями. В основе устройства лежит планетарный механизм, играющий роль мультипликатора — механизма, который увеличивает поступающий на входной вал крутящий момент за счет снижения скорости вращения выходного вала. Как правило, в редукторных гайковертах используются простые редукторные механизмы с тремя шестернями-сателлитами, которые воспринимают крутящий момент от связанной с солнечной шестерней рукоятки и передают его на установленную на корпусе механизма шестерню или выходной вал.

Мультипликаторы бывают двух видов:

  • Одноступенчатые;
  • Многоступенчатые (обычно 2-х и 3-х ступенчатые).

В первом случае в УКМ используется только один планетарный редуктор, во втором — два или три последовательно установленных редуктора. УКМ с одноступенчатым мультипликатором имеют относительно небольшое передаточное число 1:3 или 1:5. Инструмент с многоступенчатым мультипликатором может иметь передаточное число до 1:125 и более с соответствующим усилением крутящего момента.

Редуктор в сборе помещен в цилиндрический корпус, изготовленный из высоколегированных сталей. В верхней части корпуса располагается входной вал, прямо соединенный с солнечной шестерней редуктора, в нижней части — выходной вал, соединенный с корпусом редуктора. Концы обоих валов несут на себе присоединительные квадраты (наружные или внутренние) для установки рукоятки (на верхнем валу) и сменных головок (на нижнем). Также на корпусе располагается упорный рычаг, он может отливаться вместе с корпусом или выполняться в виде отдельной детали.

Обычно редукторные гайковерты продаются в комплекте с необходимой оснасткой и в кейсах для удобного использования. Инструменты отличаются характеристиками и некоторыми конструктивными особенностями.

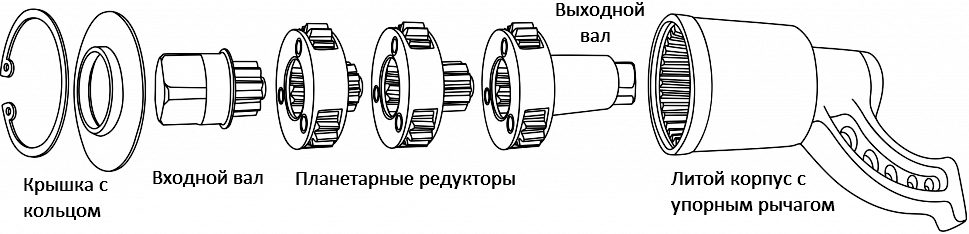

Конструкция трехступенчатого механического гайковерта
Конструкция трехступенчатого механического гайковерта

Особенности и характеристики гайковертов

УКМ хотя и имеют одинаковую конструкцию, но отличаются некоторыми деталями.

Упорный рычаг. Бывает двух типов:

  • Литой — отлит заодно с корпусом инструмента;
  • Съемный — выполнен в виде съемной балки или консоли, установленной в нижней части корпуса;
  • С регулировкой — имеет подвижный упор, который можно перемещать вдоль рычага.

Тип корпуса. Корпусы бывают двух основных видов:

  • Увеличенной высоты — длина корпуса больше его диаметра, обычно такие УКМ имеют литой нерегулируемый рычаг;
  • Компактный — высота корпуса меньше или равна диаметру, такие УКМ обычно оснащаются съемными регулируемыми упорными рычагами.

Подшипники в редукторе. Бывает два варианта:

  • Подшипники скольжения — обычные втулки, снижающие стоимость всей конструкции;
  • Подшипники качения — роликовые или игольчатые подшипники, улучшающие характеристики гайковерта, но и повышающие его стоимость. На некоторых гайковертах отечественного производства с подшипниками имеется индекс «П» в названии.

Редукторные гайковерты имеют три основных характеристики:

  • Передаточное число/коэффициент усиления — показывает, во сколько раз инструмент повышает усилие на входном валу. Данный параметр лежит в пределах от 163 до 1:125, обычно он составляет 1:5, 1:23, 1:25, 1:60 (1:56, 1:58) и 1:125;
  • Максимальный крутящий момент на входном валу — показывает, какое максимальное усилие можно приложить к входному валу инструмента, обычно оно составляет 200-450 Н·м.
  • Максимальный крутящий момент на выходном валу — показывает, какое усилие может развить УКМ, обычно оно лежит в пределах 1500-50000 Н·м;

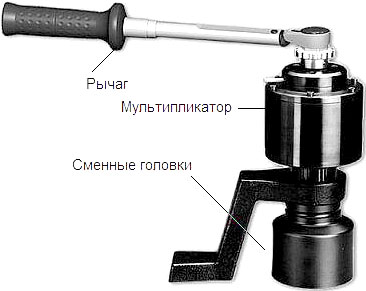

Общая схема механического гайковерта
Общая схема механического гайковерта

Сегодня существуют одно- и двухскоростные УКМ. В двухскоростном варианте выполняются инструменты с многоступенчатым мультипликатором — в нем предусматривается возможность работы только одной ступени, имеющей передаточное число 1:3 или 1:5. Такое решение позволяет одним инструментом как отрывать или заворачивать гайки с нужным усилием, так и быстро наворачивать или снимать их со шпилек/болтов.

Как указывалось ранее, на входном и выходном валах гайковертов выполнены присоединительные квадраты. Обычно размер выходного квадрата больше входного, наиболее часто используются следующие размеры:

  • На входном валу — 1/2 и 3/4 дюйма;
  • На выходном валу — 3/4, 1, 1½ и 2½ дюйма.

Присоединительные квадраты имеют стандартную конструкцию и размеры, поэтому с инструментом можно использовать любые головки, а вместо рукояток — ключи, в том числе и динамометрические для отслеживания усилия, прилагаемого ко входному валу.

В завершение отметим, что механические гайковерты вследствие особенностей конструкции имеют значительный вес. Так, ручной инструмент, развивающий усилие от 1500-1700 до 3400-3500 Н·м, имеет массу от 4 до 12 кг, а профессиональный инструмент с максимальным крутящим моментом 45-50 кН·м весит до 80 кг.


Как правильно выбрать и использовать механический гайковерт

Комплект механического гайковерта с литым упорным рычагом
Комплект механического гайковерта с литым упорным рычагом

Выбор УКМ следует делать, исходя из особенностей его применения. Для работы с колесами грузовых автомобилей, автобусов, тракторов и спецтехники достаточно инструментов с передаточным отношением до 1:56 – 1:58 и максимальным усилием до 3500 Н·м. Если гайки приходится менять часто, и они не склонны к закисанию, то достаточно передаточного отношения до 1:23 – 1:25. Если же приходится иметь дело с сильно закисшими гайками/болтами, то лучше иметь инструмент с передаточным отношением до 1:125 — он создает значительное усилие и поворачивает гайку очень медленно, что обеспечивает ее срыв без поломки.

Для профессиональной работы с резьбовыми креплениями не только в автотранспорте, но и в других сферах — строительной, железнодорожной и т.д. — требуются УКМ с максимальным усилием от 6 до 40 кН·м и более. Этот инструмент имеет те же передаточные числа, однако позволяет работать с большими резьбовыми креплениями, требующими значительных усилий — в каркасах металлоконструкций (зданий и сооружений, мостов и т.д.), на железной дороге, в элементах специальной техники и т.д.

Также следует сделать верный выбор оснастки и дополнительного оборудования для гайковерта. Часто этот инструмент продается в комплекте с рукояткой, переходником и головкам размером от 24 до 38 мм (как правило, используются головки наиболее ходовых размеров 30, 32 и 33 мм). Однако в ряде случаев имеет смысл приобрести расширенный комплект головок (размером до 60 мм и более), рукояток, переходников, а при необходимости и динамометрического ключа.

Работать с механическим гайковертом следует в соответствии с идущей в комплекте инструкцией по эксплуатации и с соблюдением требований техники безопасности. В общем случае работа сводится к четырем шагам:

  1. Произвести сборку УКМ;
  2. Установить УКМ на колесо, его упорный рычаг разместить рядом с ближайшей гайкой (она работает в качестве упора);
  3. Вращать рукоятку в ту или иную сторону в соответствии со стороной вращения гайки;
  4. После успешного срыва гайки снять УКМ и произвести отворачивание другим инструментом, либо перевести гайковерт на меньшее передаточное число.

Так как планетарный редуктор осуществляет реверс направления вращения (то есть, входной и выходной валы вращаются в разные стороны), при работе с инструментом важно соблюдать правильность вращения его рукоятки и сторону упора рычага.

При верном подборе и эксплуатации механического гайковерта даже самая сложная работа будет выполняться быстро и с минимальными усилиями.
