Съемник 3-лапый шарнирный: демонтаж запрессованных деталей без труда

21 Июля 2016

В практике авторемонта часто встает необходимость демонтажа подшипников, ступиц, втулок и других запрессованных деталей. Эта задача успешно решается специальными съемниками. Об одном из типов таких инструментов — шарнирном съемнике, его конструкции и применении подробно рассказано в данной статье.


Назначение съемника

В любом техническом устройстве, будь то автомобиль, станок или швейная машинка, есть несколько десятков подшипников, втулок, ступиц и других запрессованных деталей. Запрессовка, или соединение с натягом — самый простой и дешевый способ соединения подшипников и ступиц, который обеспечивает высокую надежность соединения, и при этом не требует применения дополнительных компонентов. Однако запрессовка доставляет некоторые проблемы при ремонте — установленные таким образом детали довольно трудно демонтировать, и при отсутствии специального инструмента выполнить эту работу бережно, без повреждения деталей, практически невозможно. Решают эту проблему специальные механические съемники, среди которых наиболее прост и универсален съемник шарнирного типа.

Шарнирный съемник — специальный механический инструмент, предназначенный для демонтажа запрессованных деталей. С помощью съемника осуществляется демонтаж подшипников и ступиц, установленных на осях, а также внутренних подшипников и других деталей, запрессованных в отверстиях. Съемник обеспечивает бережный демонтаж деталей, предотвращая их деформацию, а самое главное — многократно сокращает затраты времени и сил на выполнение ремонтных работ.

Шарнирный съемник за счет свой конструкции (о которой сказано ниже) имеет два ключевых преимущества:

  • Быстро подгоняется под диаметр демонтируемых деталей (фактически, никакой настройки выполнять не нужно, достаточно просто раздвинуть захваты);
  • Не нужно следить за центровкой инструмента — шарнирные лапы при натяжении самоцентрируются.

Благодаря этим качествам шарнирные съемники выигрывают у съемников других типов, и поэтому получили самое широкое распространение среди профессионалов и любителей.

Чтобы верно выбрать съемник, необходимо разобраться в ассортименте и особенностях этого инструмента.


Типы и конструкция шарнирного съемника

Сегодня рынок предлагает не слишком большое разнообразие типов шарнирных съемников — этот инструмент крайне прост, поэтому придумать что-то кардинально новое здесь невозможно. Поэтому шарнирные съемники отличаются только типом привода и количеством захватов (или лап).

По типу привода съемники бывают:

  • Механические (винтовые);
  • Гидравлические.

Наиболее просты механические съемники, в них усилие создается винтом, который вворачивается вручную ключом или рукояткой. Гидравлические съемники более сложны, в них усилие создается встроенным гидравлическим цилиндром. В дальнейшем мы будем говорить о более доступных и простых механических съемниках.

По количеству захватов (лап) съемники бывают:

  • Двухлапые;
  • Трехлапые.

Двухлапые съемники более просты, однако при их использовании высок риск соскальзывания захватов при перекосах, также две лапы недостаточно хорошо распределяют усилие по демонтируемой детали, что может приводить к деформациям. Трехлапые съемники оснащаются тремя захватами, расположенными симметрично под углом 120°, такое положение обеспечивает лучшее распределение усилий и многократно снижает риск соскальзывания захватов. При этом конструкция трехлапых съемников ненамного сложнее двухлапых, да и цена их не слишком высока.

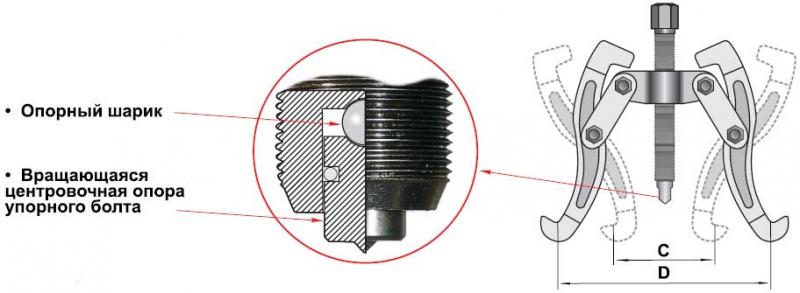

Конструктивно шарнирные съемники очень просты. Основу инструмента составляет крестовина (или траверса), в центральной части которой выполнено резьбовое отверстие. В данное отверстие вворачивается винт, который в верхней части может иметь либо шестигранную головку для вворачивания ключом, либо головку с поворотной рукояткой для вворачивания без использования дополнительного инструмента. В нижней части винт обычно заострен или имеет отдельный центральный наконечник — с его помощью осуществляется центровка инструмента и облегчается вворачивание винта под нагрузкой.

К плечам крестовины (траверсы) шарнирно крепятся лапы (захваты), в качестве шарнира выступают короткие планки, которые по две монтируются к каждой лапе. Одной стороной планки крепятся к траверсе, второй — к захватам, крепление обычно осуществляется с помощью болтов, поэтому при необходимости инструмент можно разобрать, выставить лапы на внутренний или внешний захват, или настроить на требуемую глубину захвата (если такая возможность предусмотрена).

Захваты, или лапы — штампованные детали, на концах которых выполнены крюки. Лапы бывают двух типов:

  • Односторонние — крюки выполнены только на одном конце;
  • Двухсторонние — крюки выполнены на обеих концах захвата, причем крюки направлены в разные стороны.

Двухсторонние лапы удобны тем, что при незначительном усложнении конструкции предлагают больше возможностей — с их помощью легче подогнать инструмент под размер подшипника или ступицы. А, кроме того, съемник с двухсторонними лапами имеет увеличенный ресурс.

В лапах может быть выполнено одно или два крепежных отверстия, расположенных на различном расстоянии от центра и от крюков. С помощью отверстий легко регулировать съемник по размеру демонтируемых деталей и по глубине захвата. Регулировки осуществляются перестановкой захватов в ближнее или дальнее отверстие.

Обычно все детали съемников изготавливаются из высокопрочных сортов стали, поэтому они без труда выдерживают значительные нагрузки и имеют длительный срок службы.


Использование съемника

Работа с шарнирным съемником довольно проста, главное — правильно отрегулировать инструмент для демонтажа той или иной детали. Например, для демонтажа подшипника или ступицы с оси необходимо установить лапы крюками внутрь, а для демонтажа внутреннего подшипника лапы должны быть установлены крюками наружу. Также нужно отрегулировать глубину захвата (например, для демонтажа подшипника из колодца может потребоваться увеличение длины лап).

Демонтаж запрессованной детали в общем случае осуществляется следующим образом:

  1. Зацепить лапы за деталь (подшипник или ступицу);
  2. Вкручивать винт до упора в ось, при небольшом натяге установить наконечник винта строго по центру оси;
  3. Вкручивать винт до тех пор, пока деталь не будет снята с оси.

Если выполняется демонтаж внутреннего подшипника, то следует позаботиться о надежном упоре винта съемника, для чего могут потребоваться дополнительные приспособления.

Во время работы со съемником, особенно с двухлапым, следует следить за положением захватов. Если крюки захватов соскальзывают, то необходимо ослабить натяжение, выровнять захваты и продолжить работу. Также нужно избегать возникновения деформаций инструмента, так как это может стать причиной поломки.

При правильном использовании инструмента все работы по демонтажу запрессованных деталей станут простыми и больше не будут отнимать время.
