Стяжка крепления груза: надежность и безопасность транспортировки грузов

12 Мая 2016

Правилами перевозки грузов любыми видами транспорта предусмотрена норма, обязывающая обеспечивать надежное крепление груза на платформе. Решается эта задача различными способами, самый простой из них — стяжка крепления груза. О данных аксессуарах, их типах, конструкции и применении читайте в статье.


Назначение стяжки крепления груза

При транспортировке грузов любыми видами транспортных средств требуется обеспечить надежную фиксацию этих грузов на платформе. Данное правило распространяется и на автомобильный транспорт, поэтому любой перевозчик должен иметь эффективные средства крепления различных типов грузов. Наиболее эффективным, но в то же время простым и доступным крепежом была и остается простая ременная стяжка.

Стяжка крепления грузов — специализированное средство фиксации любых типов грузов на автомобильных и железнодорожных транспортных платформах, а также на палубах и в трюмах водного транспорта. Стяжка прочно фиксирует груз, прижимая его к транспортной платформе, и тем самым препятствует его продольному и поперечному смещению при ускорениях транспортного средства, при маневрировании и при преодолении уклонов. Также стяжка предотвращает рассыпание сборных грузов (ящиков, блоков, бревен, отдельных строительных конструкций и т.д.).

Стяжка (или несколько стяжек) обязательно должна быть в инвентаре любого грузового автомобиля (включая самосвалы, перевозящие сыпучие грузы на дальние расстояния), и использоваться по своему назначению при выполнении любых типов грузоперевозок.


Типы и конструкция стяжек

В настоящее время существует два основных типа стяжек крепления грузов, которые отличаются по конструкции и функционалу:

  • Кольцевые. Представляют собой закольцованный ремень, два конца которого соединены храповым механизмом;

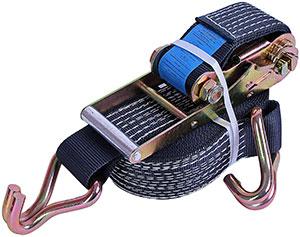

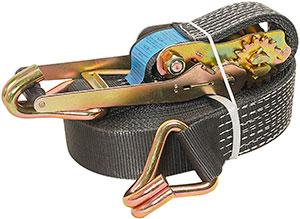

  • Составные. Представляют собой два ремня — длинный с крюком и одним свободным концом, и короткий, соединенным с храповым механизмом.

Наиболее универсальны составные ремни — они позволяют крепить различные типы грузов на любые транспортные платформы, а при необходимости выполнять и стяжку нескольких компонентов или рассыпных грузов. Кольцевые ремни не приспособлены для крепления груза к платформе, но оптимально подходят для стяжки рассыпных грузов в единое целое.

Конструктивно составная стяжка состоит из следующих элементов:

  • Длинный ремень, один его конец остается свободным (предназначен для крепления в храповом механизме), на втором конце располагается крюк, карабин или иной крепеж;
  • Короткий ремень, один его конец жестко соединен с храповым механизмом, на втором конце предусмотрен крюк, карабин или иной крепеж;
  • Храповой механизм (или трещотка) — простейший храповой механизм с рычажным приводом, он позволяет выбрать длину длинного ремня и обеспечивает стяжку груза с необходимым усилием.

В кольцевой стяжке есть только один ремень, который одним концом жестко соединен с храповым механизмом, и совсем нет крючьев или иного крепежа.

Во всех стяжках используется идентичный по конструкции и принципу действия храповой механизм. Его основу составляет стальная рама, к которой жестко крепится короткий ремень. На раме устанавливается барабан с прорезью — в данную прорезь вставляется свободный конец длинного ремня. По бокам барабана располагаются храповые (зубчатые) колеса. К раме крепится рукоятка (рычаг) с собачкой, которая пружиной прижимается к зубчатым колесам. Также на раме предусмотрена задвижка, которая блокирует храповой механизм, предотвращая его самопроизвольное проворачивание.

Работает храповой механизм просто. При поднятии рычага собачка входит в контакт с зубцами колес и проворачивает барабан — вставленный в прорезь ремень наворачивается на барабан и затягивается. При опускании рычага собачка проскакивает по зубцам, при этом ремень не разматывается, так как барабан защищен от проворачивания в обратном направлении задвижкой. При выполнении нескольких движений рычагом ремень будет затянут с необходимым усилием и груз зафиксируется.

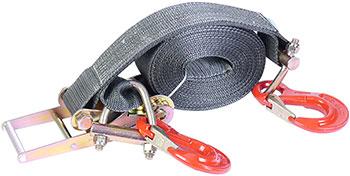

Для фиксации стяжек используются различные типы крепежа:

  • Одинарные крючья различного размера;
  • Двойные крючья — крепеж типа «ласточкин хвост»;
  • Карабины;
  • Кольца.

Весь крепеж изготавливается из стали, что гарантирует высокую прочность и долговечность стяжек.

Ремни стяжек изготавливаются из полимерных волокон двух типов:

  • Полиэфирные волокна — чаще всего используется полиэстер различных марок;
  • Полиамидные волокна — чаще всего используется нейлон и капрон.

Данные материалы имеют высокую механическую и химическую прочность, они выдерживают большие физические нагрузки, устойчивы к воздействию воды, грязи, масел, бензина, многих кислот и щелочей, выхлопных газов и других агрессивных сред. Также синтетические ремни сохраняют свои качества в широком диапазоне температур, поэтому стяжки можно нормально эксплуатировать в любых климатических условиях, включая и условия Крайнего Севера.

Ремни стяжек могут иметь ширину в пределах 25-100 мм, но наиболее часто используются стяжки шириной 25, 35, 40, 50 и 75 мм. При этом длина ремней может лежать в пределах 2,5-20 метров, но наиболее востребованы стяжки длиной до 10-12 метров (так как они наиболее универсальны и подходят для перевозки большинства типов грузов). Что касается прочностных характеристик, то сегодня выпускаются стяжки с разрывной нагрузкой от 200 кг до 20 тонн, наиболее востребованы стяжки на нагрузку 2-10 тонн.


Рекомендации по эксплуатации стяжек крепления груза

Прежде всего необходимо сделать верный выбор стяжки, которая подойдет для перевозки определенных типов грузов и будет соответствовать особенностям транспортного средства. Здесь следует исходить из максимальной массы грузов и их габаритов. Также сегодня существуют рекомендации по подбору стяжек, оформленные виде стандартов.

Стяжки можно использовать для фиксации грузов двумя способами:

  • Накидной способ — груз крепится как минимум двумя стяжками, зафиксированными на транспортной платформе. То есть, стяжки просто прижимают груз к платформе, но сами к грузу не крепятся;
  • Якорный способ — груз крепится как минимум четырьмя стяжками, которые одним концом закреплены на грузе, а вторым на платформе.

Независимо от типа крепления, фиксация груза выполняется следующим образом:

  1. Закрепить концы ремней на платформе или платформе и грузе;
  2. Вставить свободный конец длинного ремня в барабан храпового механизма;
  3. Вручную выбрать лишнюю дину ремня до упора;
  4. Раскачиванием рычага храпового механизма провернуть барабан, для надежной фиксации обычно хватает выполнить два с четвертью полуоборота барабана;
  5. При достижении необходимого натяжения опустить рычаг механизма, проверить, что задвижка заблокировала храповик.

Для ослабления стяжки достаточно вытянуть задвижку храпового механизма, а затем поднять рычаг вверх до упора — после этого длинный ремень можно без труда вытянуть из барабана.

При креплении груза следует соблюдать правила техники безопасности. Также необходимо следить за состоянием стяжки крепления груза — периодически проверять целостность ее ремней и крепежа, а также работу храпового механизма. При обнаружении повреждений стяжку необходимо заменить в сборе. Однако в ряде случаев бывает достаточно купить новый ремень либо храповой механизм в сборе с коротким ремнем. В любом случае, работать можно только с целой стяжкой, которая не имеет разрывов или иных механических повреждений — это гарантирует надежность фиксации груза, безопасность водителя, рабочих и участников дорожного движения.
